电力设备图形符号

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-08-07
图形符号是指用于图样或其他文件以表达一个设备或概念的图形、标记或字符,它是绘制电气图形的基础。
一、图形符号的构成
电气图形符号由符号要素、限定符号、一般符号、方框符号、组合符号构成。
二、图形符号的使用规则
电气制图在选用图形符号时,应遵守以下使用规则:
1.图形符号的大小和方位可根据图面布置确定,但不应改变其含义,且符号中的文字和指示方向应符合读图要求。
2.多数情况下,符号的含义由其形式决定,而符号的大小和图线的宽度一般不影响符号的含义。
3.在满足需要的前提下,尽量采用最简单的形式。
4.在同一张电气图样中只能选用一种图形形式,图形符号的大小和线条的粗细亦应基本一致。
5.符号方位不是强制的。
6.图形符号中一般没有端子符号。
7.导线符号可以用不同宽度的线条表示,以突出或区分某些电路、连接线等。
8.图形符号一般都画有引线。
9.图形符号均是按无电压、无外力作用的正常状态表示的。
10.图形符号中的文字、物理量符号,视为图形符号的组成部分。当这些符号不能满足时,可再按有关标准加以充实。
三、发电厂和变电所常用图形符号
电气一次回路常用图形符号,见图1和图2。

电气一次回路常用图形符号

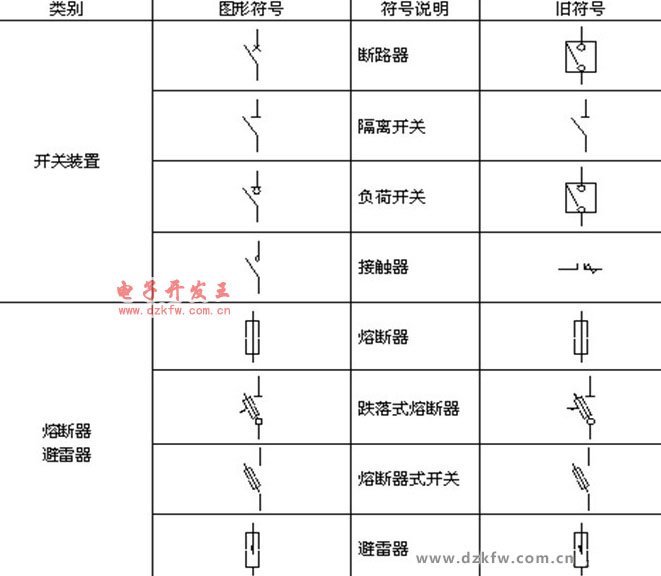

图1 电气一次回路常用图形符号

电气一次回路常用图形符号

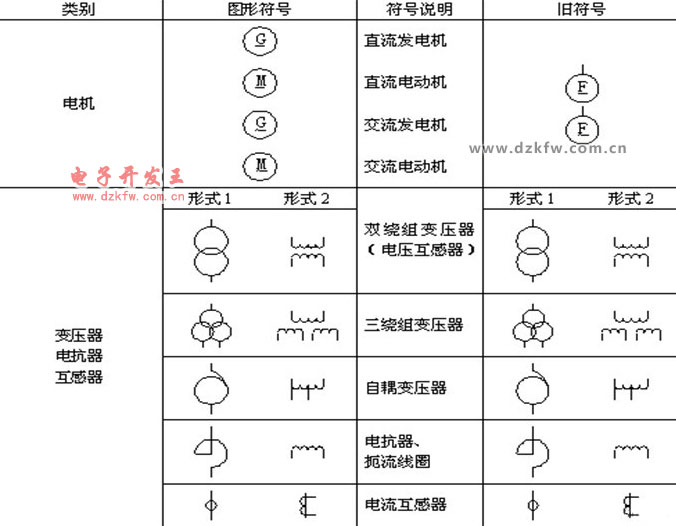

图2 电气一次回路常用图形符号
