门电路

“门”是这样的一种电路：它规定各个输入信号之间满足某种逻辑关系时，才有信号输出，通常有下列三种门电路：与门、或门、非门（反相器）。从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示。也可以这样规定：低电平为“0”，高电平为“1”，称为正逻辑。反之，如果规定高电平为“0”，低电平为“1”称为负逻辑，然而，高与低是相对的，所以在实际电路中要选说明采用什么逻辑，才有实际意义，例如，负与门对“1”来说，具有“与”的关系，但对“0”来说，却有“或”的关系，即负与门也就是正或门；同理，负或门对“1”来说，具有“或”的关系，但对“0”来说具有“与”的关系，即负或门也就是正与门。

一、与门

图一（a）为三端负与门。其逻辑关系是：当罗列入A、B、C均为“1”时，输出端F才为“1”。（C）是与门的逻辑符号，图（b）是波形图，图（d）是逻辑关系表。它们的逻辑关系式为：F=A·B·C

图一、负与门电路

	0-t1	t1-t2	t2-t3	t3-t4	t4-t5	t5-t6
A	1	0	0	1	1	1
B	1	1	0	0	1	1
C	1	0	0	1	1	0
D	1	0	0	0	1	0

(d)

二、或门

图二为三端正或门电路，只要有一个输入端为“1”信号。输出端就为“1”信号，称为或门。图（b）是波形图，它们的逻辑表达式为：F=A+B+C

图二、正或门电路

三、非门（反相器）

图三为非门电路，它的逻辑功能是：输入为：“0”，输出为“1”，反之则反，由于ui与uo反相，所以又称反相器，其逻辑符号如图（b）所示，
图中C1为加速电容，D1为箝位二极管，D2超抗饱和作用，原理是：当BG饱和时，ud>uc（通常ub为（0.7-0.8）伏，uc为（0.1-0.3)伏），使D2导通，若D2压降为0.2伏，ub=-0.7伏，此时uc变为0.5伏，这就减轻了饱和深度，另外由于ID流入BG，就使Ic增加，Ib减小，通过Ib自动调节作用，使电路能稳定地工作。
图四为非饱和式反相器，图五为几种常用反相器，它们的技术指标列于表一中

图三、非门电路

图四、非饱和式反相器

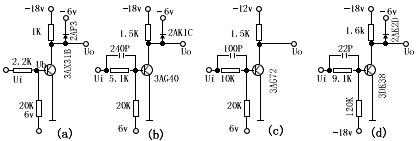

图五、几种常用的反相器

表一			几种常用反相器的技术指标
电路		(a)	(b)	(c)	(d)
信号电平	“0”（无信号）（V）	0	0	0	+6
信号电平	“1”（有信号）（V）	-6	-6	-9	0
对信号源的要求（mA）		吸收3	吸收1.12	吸收0.75	发射0.8
工作频率（kHZ)		10	600	1000	10000
抗干扰电压（V）		＞1	≥1	≥2	≥2.5
灵敏度（V）		＜	≤5.0	≤7	≤5.0
输出端的吸收能力（mA）		≤ 12	≤8.0	≤2	≮10
输出端的发射能力（mA）		≤32	≤12	≤12	≮7
输出脉冲的上升时间（μS）		2	≤0.24	≤0.1	≤0.1
输出脉冲的下降时间（μS）		2	≤0.24	≤0.15	≤0.1
对三极管β值的要求		＞50	70-100	＞50	＞50
