线圈电流、磁通、电压波形关系

作者:佚名    文章来源:本站原创    点击数:2557    更新时间:2018-10-07

1.正弦电压作用下磁化电流的波形

① 波形绘制:

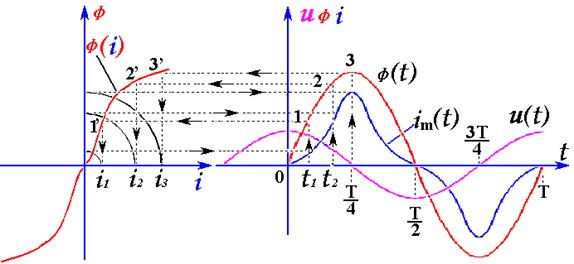

如果忽略铁芯在交变磁化时的功率损耗,则铁芯线圈的φ-i曲线和铁芯材料的基本磁化曲线相似,如图1(a)所示。将基本磁化曲线的纵坐标、横坐标各乘以相应的比例系数,就可得到φ-i曲线。

② 波形:

当电压、磁通均为正弦波时,电流却是具有尖顶的非正弦波。

(a)                                                                                                                                  `  (b)

                          图1  u、φ、i的波形

 ③ 波形畸变原因:

波形畸变由φ-i曲线的非线性所引起,其实质是由于磁饱和所造成。

2. 正弦电流作用下磁通的波形

① 波形:

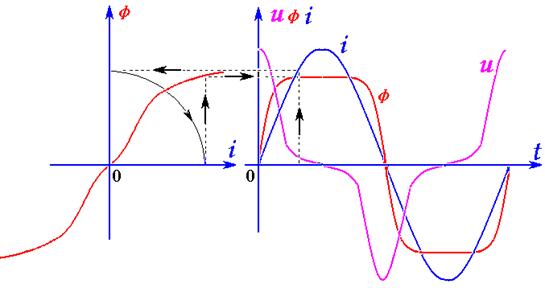

如果交流铁芯线圈的电流是正弦时,线圈磁通和电压都为非正弦波,φ(t)波形为平顶波,u(t)波形为尖顶波,波形如图2所示。

                           图2  i  、φ 、u 的波形

② 波形畸变原因:

波形畸变由同样由于磁饱和所引起。
