在学习Arduino相关的案例知识之前，我们需要先对我们的编程环境进行相关配置，只需简单的跟着一步一步操作即可将自己的计算机（电脑）配置好Arduino IDE，具体如下。

一）下载Arduino IDE

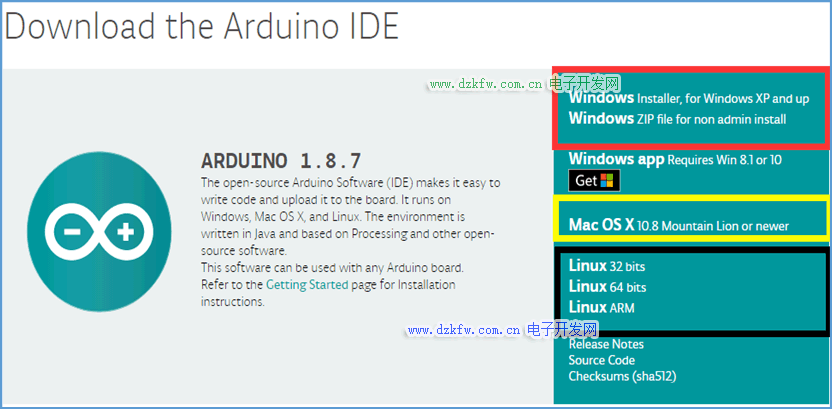

打开浏览器，在网址栏输入网址下载新版Arduino IDE，网址如下：https://www.Arduino.cc/en/Main/Software，进入到页面后，找到“Download the Arduino IDE”页面。当然也可以使用U盘拷贝已下载完成的安装包。

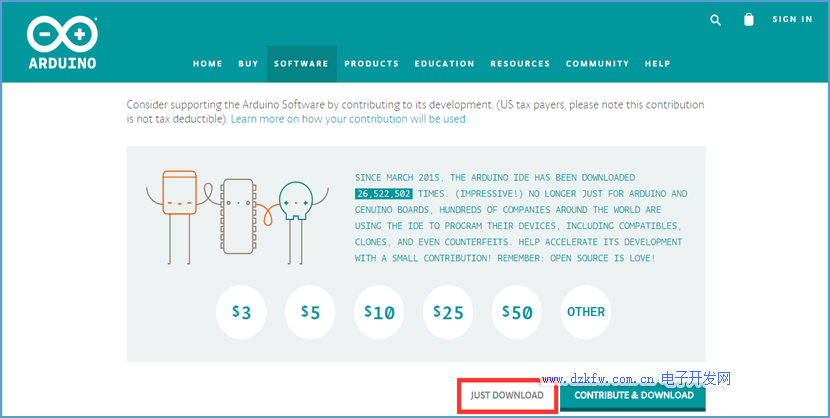

如果是Windows用户，则点击下载上图1-1中红色框内的Windows(ZIP－file)，如果Mac，Linux用户上图中黄色框和黑色框内相应的系统。当点击Windows(ZIP－file)后会进入如下界面，只需点击图1-2红色框内的JUSTDOWNLOAD即可下载arduino-1.8.7-windows.zip，不需要支付任何费用。

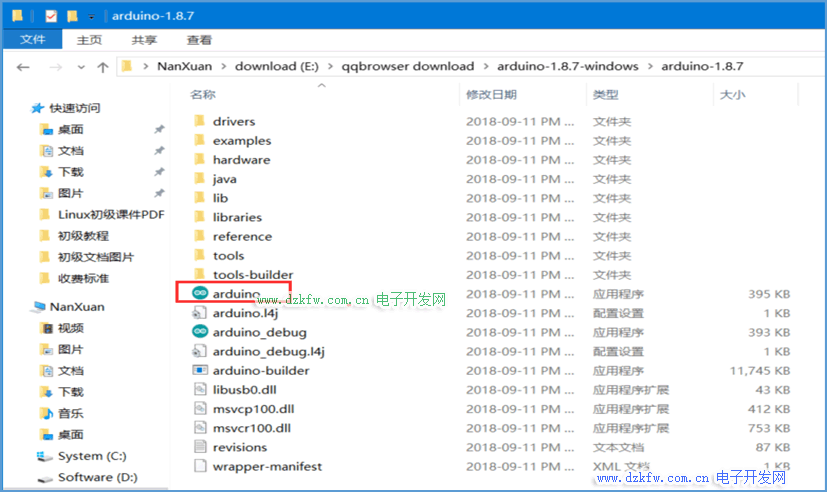

下载完成后，解压文件，把整个Arduino１.８.７文件夹放到你电脑中相应的位置，然后打开Arduino１.８.７文件夹，如下图1-3看到的内容。

二）安装驱动

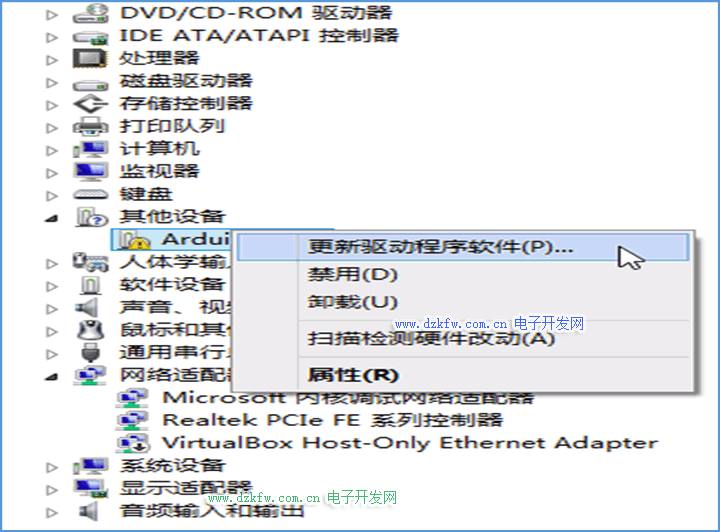

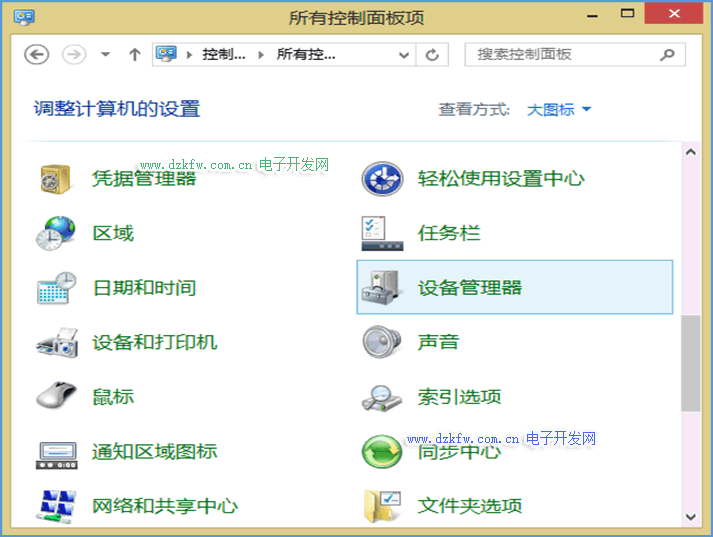

将USB数据线一端插到Arduino UNO上，另一端连接电脑成功后，UNO主板的红色电源指示灯ON亮起。打开电脑控制面板，找到并选择设备管理器。找到其它设备-->Arduino-xx，如下图1-4和图1-5所示，右击选择更新驱动程序软件。

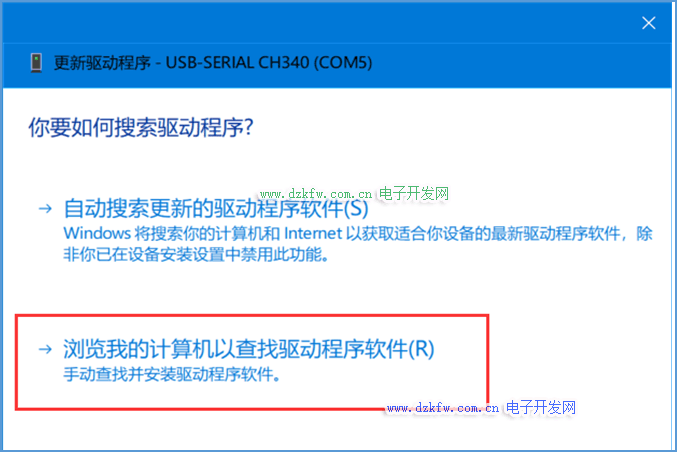

在弹出的对话框中选择下面一项-->手动查找并安装驱动程序软件，如图1-6所示。

在电脑上到Arduino IDE安装位置，就是上面那个解压文件的位置，选择搜索路径到drivers，点击下一步。选择始终安装此驱动程序软件，直至完成，如下图1-7所示。

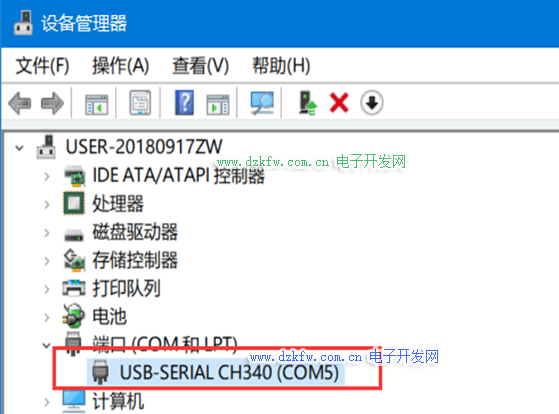

当出现如图1-8所示时，说明驱动安装成功。此时，设备管理器端口会显示一个串口号。

三）认识Arduino IDE

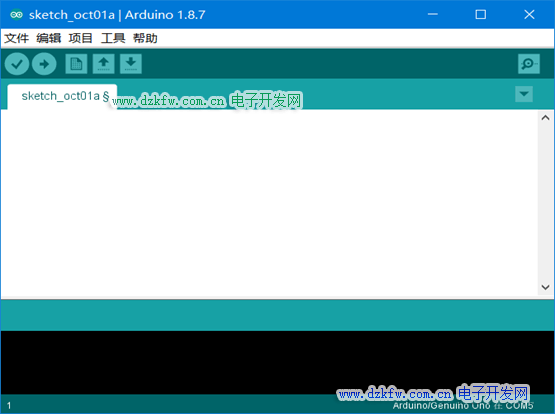

打开ArudinoIDE，就会出现Arduino IDE的编辑界面，如下图1-9所示。

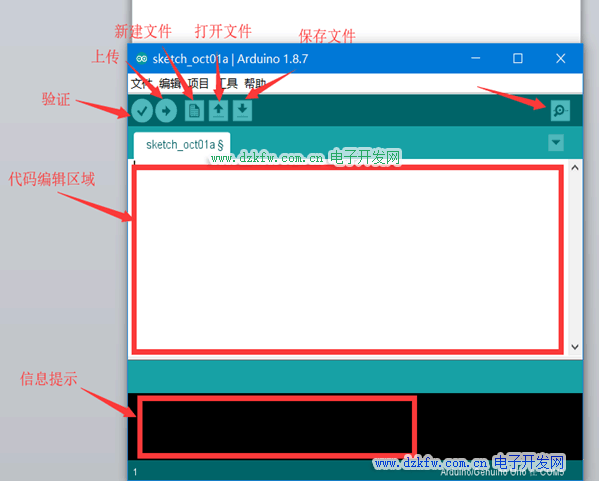

接下来，先简单认识看一下Arduino的这个编译器，需要熟练掌握该软件，否则对学习Arduino将会大大不利，如下图1-10所示。

Arduino IDE是Arduino产品的软件编辑环境。简单的说就是用来编写程序程序、编译程序程序、下载烧录程序到主板的地方。任何的Arduino产品都需要编译下载程序到主板后才能运作。平时所搭建的硬件电路是辅助程序来完成相应的工作，两者是相辅相成的，缺一不可。Arduino IDE基本只需要用到上图1-10中红圈所标示出来的部分就差不多，图中白色区域就是程序程序的编辑区，用来编写程序。

四）下载一个Blink程序

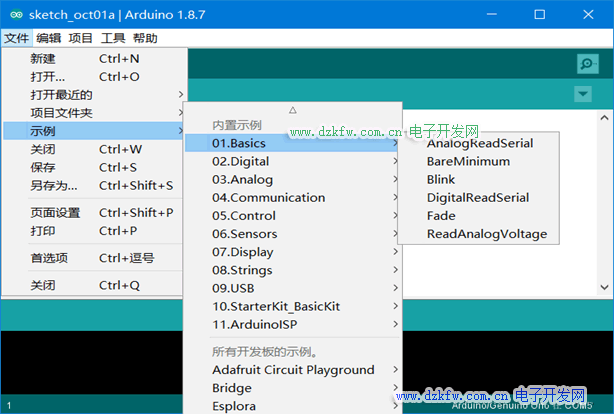

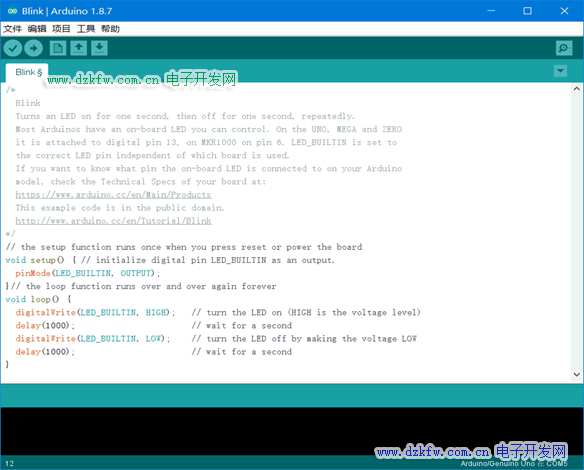

下载一个最简单的程序，即软件自带的测试示例程序，Arduino IDE自带许多示例程序，选取最简单的一个LED闪烁示例来学习即可，这样既可以帮你掌握如何下载程序，同时也可测试Arduino主板好坏。UNO主板上标有L的LED。这段测试程序就是让LED灯闪烁。用USB数据线将主板与电脑端相连，打开Arduino IDE后，找到“Blink”程序，如下图1-11和图1-12所示：

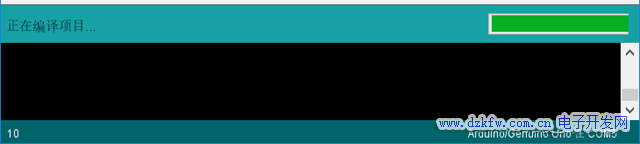

通常，写完一段程序后，都需要校验一下，检查所写程序是否存在错误。点击“验证”，下图1-13显示了正在编译项目中。

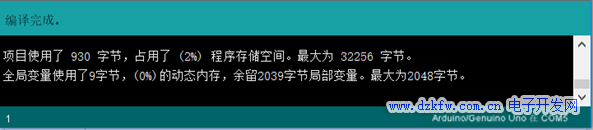

下图1-14所示为编译验证完毕：

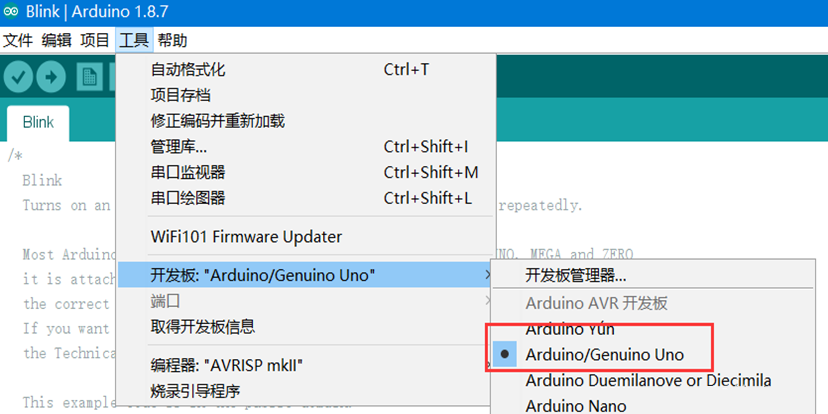

由于是测试示例程序，所以校验不会有错误，不过在以后编写完程序程序后，都需要编译校验，再下载到Arduino主板中。在下载程序之前，我们还要先告诉Arduino IDE板子型号以及相应的串口。如下图1-15所示，在菜单-->工具-->选择所用的开发板型号-->ArduinoUNO。

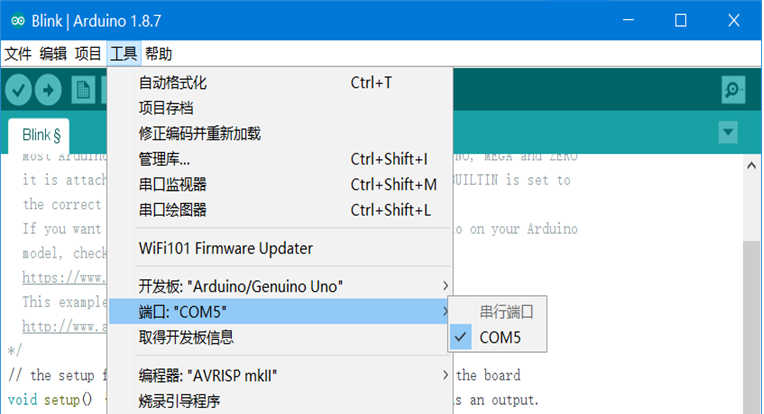

如下图1-16所示，选择当前的端口-->COM串口

如下图1-17所示，点击“下载”。

如下图1-18所示，程序下载完毕。

五）blink程序

Blink示例程序如下：

/*
Blink
Turns on an LED on for one second,then off for one second,repeatedly.
This example code is in the public do main.
*/
//Pin13 has an LED connected on most Arduino boards.
//give it a name:
Int led=13;
//the setup routine runs once when you press reset
Void setup(){//initialize the digital pin as an output.
pinMode(led, OUTPUT);
}
//the loop routine runs over and over again forever:
void loop(){
digitalWrite(led, HIGH);
//turn the LED on(HIGH is the voltage level)
delay(1000);//wait for a second
digitalWrite(led, LOW);
//turn the LED off by making the voltage LOW
delay(1000);//wait for a second
}

下面来对Blink这段程序做一个详细讲解，首先，程序开头：

/*
Blink
Turns on an LED on for one second , then off for one second , repeatedly .
This example code is in the public do main.
*/

这是程序中的说明，可以叫做注释。用"/**/"这个符号之间的内容将不被编译器编译。注释在编写程序的过程中是非常重要的，规范且好的程序编写可以让别人更好的理解你所编写的程序。IDE也将自动把注释的文字颜色呈现为灰色。

//Pin 13 has an LED connected on most Arduino boards.
//give it a name:

"//"是另一种注释方法，表示这个符号所在行之后的文字将被注释掉。

"/*...*/"与"//"区别在于："/*...*/"可以注释多行，"//"只可以注释一行。

程序的意义从下面这一行程序这真正开始了！

Int led=13;

给LED灯所在的引脚13取一个名字，叫"LED"。

需要注意的是：UNO板上的"L"灯已经和数字引脚13相连了，所以也就是为什么声明为“13”的原因。语句用“;”来表示这句语句的结束。

接下来是setup()函数：

Void setup(){
//initialize the digital pin as an output.
pinMode(led, OUTPUT);
}

在这个程序里有两个函数，一个叫做setup，它的目的主要的loop函数运行之前为程序做必要的设置。在Arduino中程序运行时将首先调用setup()函数。每次Arduino上电或重启后，setup函数只运行一次。

这里，初始化数字引脚为OUTPUT模式：

pinMode(led, OUTPUT);

pinMode()函数，官方解释：

​
Configures the specified pin to be have either as an input or an output .
 See the Digital Pins page for details on the functionality of the pins.

简单来说即设置引脚的模式为输入或者输出。函数内部被花括号括起来的部分将会被依次执行，从“{”开始，“}”结束。两个符号之间的语句都属于这个函数。

Arduino程序必须包含setup()和loop()两个函数，否则不能正常工作，在setup()函数中初始化和定义了变量后，就开始执行loop()函数。顾名思义，该函数在程序运行过程中不断的循环，loop()函数中的每条语句都逐次进行，直到函数的最后，然后再从loop函数的第一条语句再次开始，三次、四次……一直这样循环下去，直到关闭Arduino或者按下重启按钮。

Void loop(){
digitalWrite(led, HIGH);//turn the LED on(HIGH is the voltage level)
delay(1000);//wait for a second
digitalWrite(led, LOW);//turn the LED off by making the voltage LOW
delay(1000);//wait for a second
}

函数内部：

digitalWrite(led, HIGH);//给引脚13一个高电，让LED点亮。

digitalWrite()函数，官方解释：Write a HIGH or a LOW value to a digital pin，写入一个高电平或低电平给数字引脚。

delay(1000);延时1000ms(毫秒)，也就是1s(秒)的时间。

delay(ms)函数，延时,单位毫秒(1秒有1000毫秒)。

如果你想改变LED闪烁的时间，只需要设置delay（）函数的延时时间即可。随后就是再给引脚13一个低电平，并延时1s。

digitalWrite(led, LOW);

本章到此结束，谢谢阅读。
