机械原理机械设计基础:凸轮机构

作者:佚名    文章来源:本站原创    点击数:3185    更新时间:2022-11-06

一、凸轮机构概述:

1、组成:三构件高副机构。

2、特点:凸轮廓线变化,可使从动件实现各种复杂的运动规律;结构简单、紧凑,易于设计;高副,易磨损。

3、应用:各种机械,尤其是自动机械,主要传递运动。

二、凸轮机构的类型和应用:

1、按凸轮形状分类:盘形、移动、圆柱凸轮。

2、按从动件端部形状分类:尖顶、滚子、平底凸轮。

3、按从动件的运动形式分类:移动(对心、偏置)、摆动凸轮。

4、按封闭方法分类:力封闭、形封闭。

三、从动件的常用运动规律:

1、凸轮机构的工作过程:

基圆:以最小向径为半径所作的圆。

推程、推程角:从最小向径转到最大向径。

行程:最大位移。

远休止、远休止角:最大向径保持不变。

回程、回程角:从最大向径转到最小向径。

近休止、近休止角:最小向径保持不变。

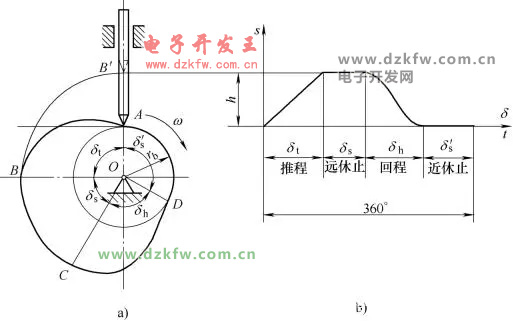

凸轮机构及其推程
2、从动件的常用运动规律:

(1)等速运动规律:从动件在推程或回程作等速运动,存在刚性冲击。

适用场合:适于低速、轻载、从动件质量不大,匀速要求场合。

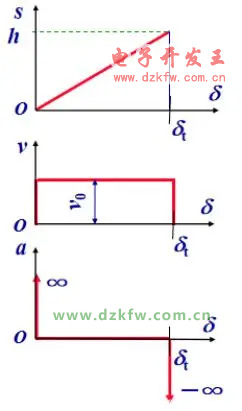

推程运动线图:

推程运动线图
2、等加速等减速运动规律:从动件在推程或回程的前半行程作等加速运动,后半行程作等减速运动。加速度在运动的起始、中间和终止位置有突变,存在柔性冲击。

适用场合:中速轻载。

推程运动线图:


3、简谐运动规律:当质点在圆周上作匀速运动时,其在该圆直径上的投影所构成的运动规律称为简谐运动规律,从动件在推程或回程按此规律运动。加速度在运动的起始和终止位置有突变,存在柔性冲击。

适用场合:中速中载。当从动件作无停歇的升--降--升连续运动时,加速度曲线变成连续曲线,可用于高速场合。

推程运动线图:






Tags:凸轮机构,机械设计,机械原理
