间隙配合,过盈配合,过渡配合怎么区别?

作者:佚名    文章来源:本站原创    点击数:7558    更新时间:2021-09-16

间隙配合,过盈配合,过渡配合根据相互结合的孔和轴公差带之间的关系来区别。

1、间隙配合具有间隙(包括最小间隙等于零)的配合。

2、过盈配合指具有过盈(包括最小过盈等于零)的配合。

3、过渡配合指可能具有间隙或过盈的配合。

间隙与过盈配合

基本尺寸相同的相互结合的孔和轴公差带之间的关系。决定结合的松紧程度。孔的尺寸减去相配合轴的尺寸所得的代数差为正时称间隙,为负时称过盈,有时也以过盈为负间隙。按孔、轴公差带的关系,即间隙、过盈及其变动的特征,配合可以分为3种情况:

1、间隙配合。孔的公差带在轴的公差带之上,具有间隙(包括最小间隙等于零)的配合。间隙的作用为贮藏润滑油、补偿各种误差等,其大小影响孔、轴相对运动程度。间隙配合主要用于孔、轴间的活动联系,如滑动轴承与轴的联接。



2、过盈配合。孔的公差带在轴的公差带之下,具有过盈(包括最小过盈等于零)的配合。过盈配合中,由于轴的尺寸比孔的尺寸大,故需采用加压或热胀冷缩等办法进行装配。过盈配合主要用于孔轴间不允许有相对运动的紧固联接,如大型齿轮的齿圈与轮毂的联接。

3、过渡配合。孔和轴的公差带互相交叠,可能具有间隙、也可能具有过盈的配合(其间隙和过盈一般都较小)。过渡配合主要用于要求孔轴间有较好的对中性和同轴度且易于拆卸、装配的定位联接,如滚动轴承内径与轴的联接。

扩展资料:

基孔制和基轴制的统称。基孔制指基本偏差为一定的孔的公差带,与不同基本偏差的轴的公差带形成各种配合的一种制度。

基轴制指基本偏差为一定的轴的公差带,与不同基本偏差的孔的公差带形成各种配合的一种制度。基本偏差指上、下偏差中绝对值小的这一偏差,由它决定公差带的位置。

规定基准制的目的在于满足机械产品多种配合性能要求的条件下避免实际选用的孔、轴极限尺寸种类过于繁多。对孔进行精密加工和测量都比轴困难,往往需要使用定值刀具(例如拉刀、铰刀等)。

采用基孔制能够减少定值刀具的规格种类,为加工带来很大方便,所以除某些标准件和特殊情况需要采用基轴制外,一般较多采用基孔制。

---------------------------------------------------------------------------------------------------------------------------

间隙配合,过盈配合,过渡配合区别如下:

1、过盈配合是指孔的公差带位于轴的公差带之下,具有过盈(包括最小过盈为零)的配合。过盈配合,即依靠轴与孔的过盈值,装配后使零件表面间产生弹性压力,从而获得紧固的联接。

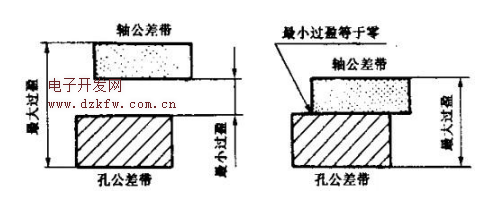

过盈配合

2、间隙配合是指孔的公差带位于轴的公差带之上,具有间隙(包括最小间隙为零)的配合。

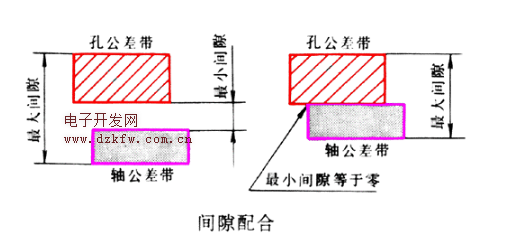

间隙配合

3、过渡配合是指孔的公差带与轴的公差带相互交叠,可能具有间隙或过盈的配合,它是介于间隙配合与过盈配合之间的一类配合,但其间隙或过盈都不大。过渡配合是指可能具有间隙或过盈的配合,孔的公差带与轴的公差带相互交叠。

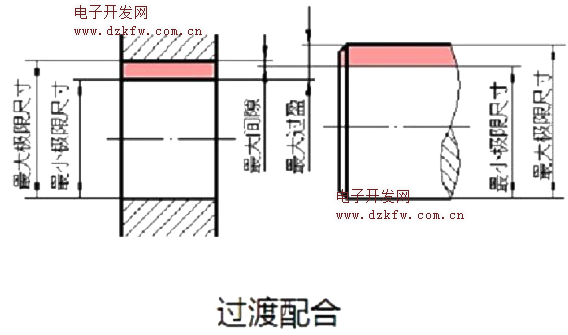

过渡配合

扩展资料:

间隙配合介绍

孔的公差带在轴公差带上方,即具有间隙的配合(包括Xmin=0的配合),孔的尺寸减去相配合的轴的尺寸之差为正。对一批零件而言,所有孔的尺寸≥轴的尺寸。

间隙的作用为贮藏润滑油、补偿各种误差等,其大小影响孔、轴相对运动程度。间隙配合主要用于孔、轴间的活动联系,如滑动轴承与轴的联接。

过盈配合的特点

该结构简单,同轴性好,能承受较大的轴向力、扭矩及动载荷。但对配合表面的加工精度要求较高,装配不方便。

过盈配合的连接

过盈配合连接是利用两个被连接件本身的过盈配合来实现的连接,根据过盈量的大小可做成可拆连接,也可做成不可拆连接。配合面通常为圆柱面,有时也为圆锥面。装配后,包容件和被包容件的径向变形使配合面间产生很大的压力。工作时,靠压紧力产生的摩擦力来传递载荷。

过渡配合的特性及应用

过渡配合的特性,是可能具有间隙,也可能具有过盈,但所得到的间隙和过盈量,一般是比较小的,它主要用于定位精确并要求拆卸的相对静止的联结,要求孔轴间有较好的对中性和同轴度且易于拆卸、装配的定位联接,如滚动轴承内径与轴的联接。


Tags:配合,间隙配合,过盈配合
责任编辑:admin
