钳工划线基础知识 机械设计

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-17

机械设计中钳工划线首先要学会识图,读懂图纸的各项要求。
钳工画线有两种一种是平靣划线,一种是立体画线。
钳工画线

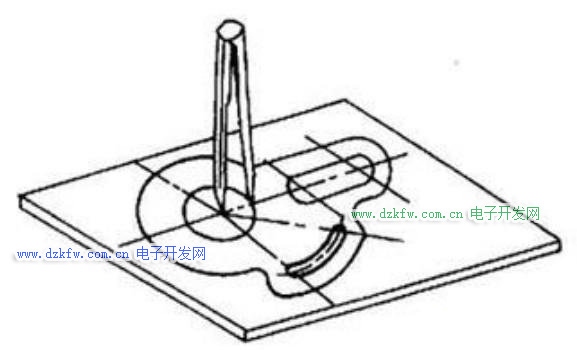

平面画线就是在一个平面上利用十字线做基准画出所要加工加工线的画法。一般要在所要加工工件两侧加工90度用来作为基准,卡在方箱上画加工线。
立体画线是在两个平面,或多个平面上画线,所以要求通过识图选出工件的基准面,也就是能用其做为支承面,找平后能画出大部分加工线的平面。这点对於钳工划线很重要。画线有毛坯画线,半成品线。
毛坯画线一般使用石灰水刷在毛坯上,进行划线,划线时要调整工件位置保证所有机加部分都有加工余量,所以有借料之称,有的工件还要进行二次划线,如减速箱体划线后加工两平面,合箱后二次划线。划线时要画底面加工线,所有水平加工用平行线,翻转90度后画找正的十字线,孔的位置线,尺寸线,检查线等。并用样冲做好标记。大型工件要有安全措施,一般工厂采用天車保护。
半成品划线是指机加工完成一部分后的划线,如法兰盘的孔线,轴的键槽线,模具的异形尺寸线等。画线用的涂料有氧化铜液和专用的画线金墨水。

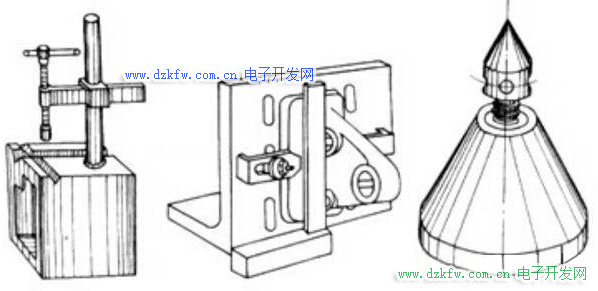

画线工具:
平板,钢板尺,划针,样冲,高度尺,划线盘,划规,高度尺,弯尺,弯板,90度靠尺,方箱,千斤顶和自制工具等。

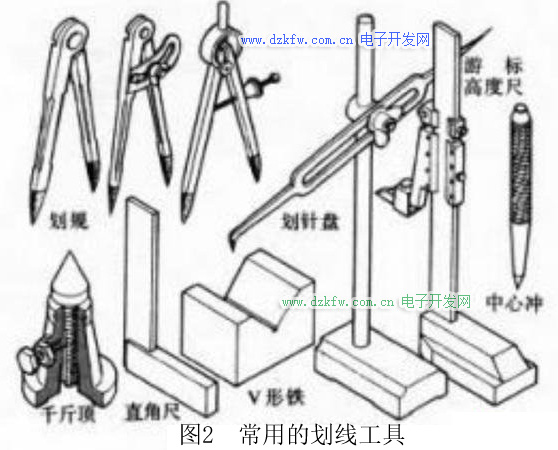

钳工常用的划线工具

总之画线工作在机械加工中非常重要,他是机加工不可缺少的工种,没有划线领路,有些工件是根本无法加工的。
