分度圆是为了便于齿轮设计和制造而选择的一个尺寸参考，其半径、直径、齿厚、齿槽宽、齿距分别以r、d、s、e和p表示。

中文名:分度圆
外文名:Dividing circle
画  法:圆柱齿轮的画法中规定为点划线
计算公式:分度圆直径=模数 * 齿数


概念

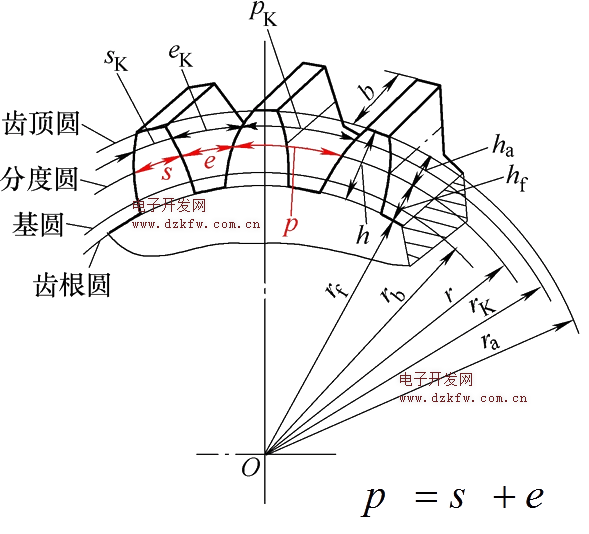

分度圆是为了便于齿轮设计和制造而选择的一个尺寸参考。齿轮分度圆上具有标准的模数和标准的压力角，所以取它作为齿轮各部分尺寸的计算基础。分度圆半径如图1中r所示。

尺寸性质
标准齿轮的分度圆上齿厚s与齿槽宽e相等（ 如图2）。
且分度圆上相邻两尺对应点间的弧长，称为分度圆齿距 p，即 p=s+e。
分度圆上的压力角为标准值，α=20°。

模数
当齿轮齿数已知的时候，分度圆直径d、齿距p与齿数z的关系如下：
πd=zp

或：
d=（p/π）z
因式中有无理数 ，为使分度圆直径称为整数或简单小数，以便计算或测量，令p/π=m ， 称为模数m，单位是mm。则 d=mz。
模数是计算齿轮几何尺寸的基本参数。模数的大小反应的齿轮的厚、薄、大小和承载能力。模数现已标准化。
