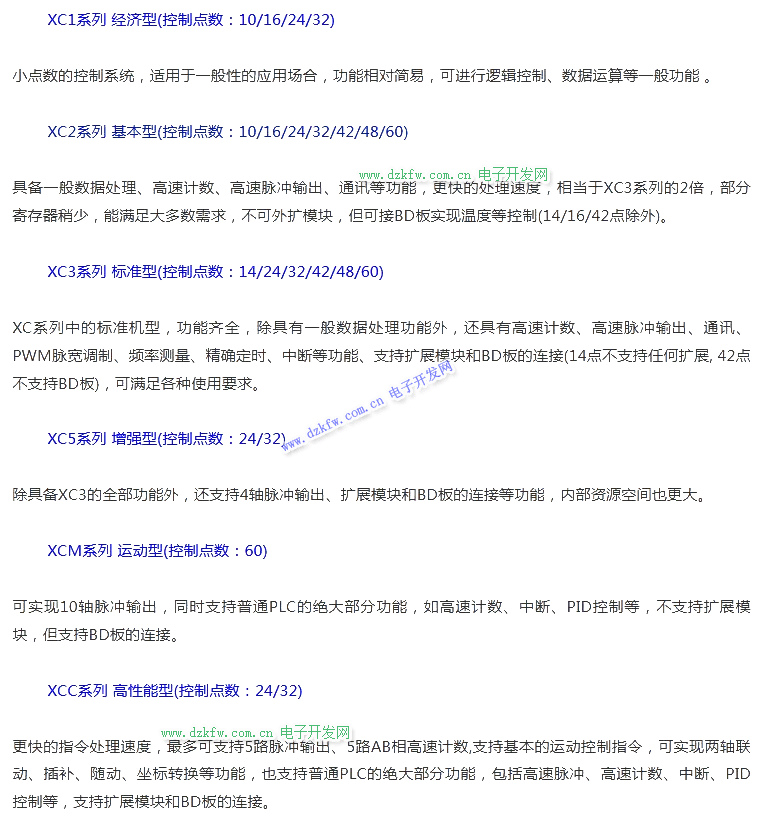

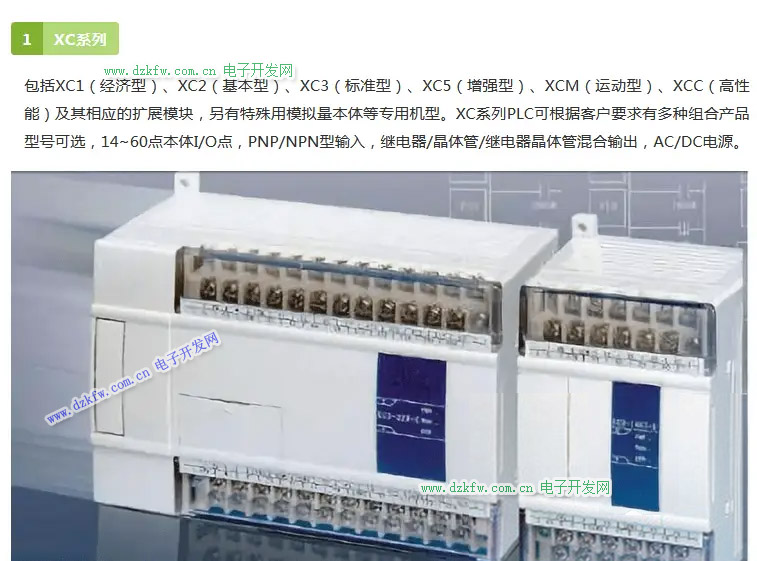

信捷PLC目前拥有XC系列（包括6大子系列及其扩展模块）、XD系列（包括5大子系列及其扩展模块）、XE系列（包括XE3系列PLC及其扩展模块）、XL3系列（薄型）、XG1系列（中型）等系列，详细如下：

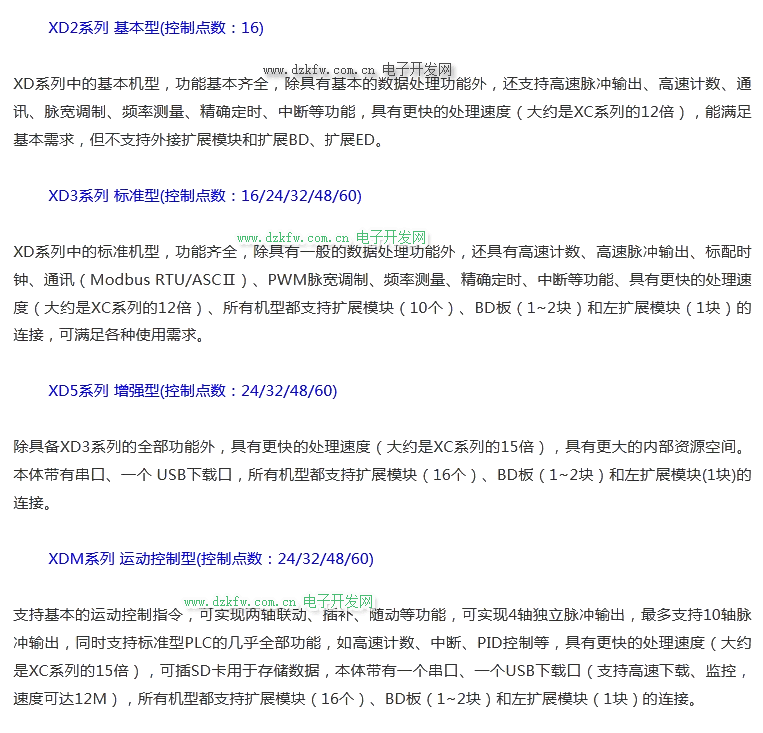

XDM系列 运动控制型(控制点数：24/32/48/60)

支持基本的运动控制指令，可实现两轴联动、插补、随动等功能，可实现4轴独立脉冲输出，最多支持10轴脉冲输出，同时支持标准型PLC的几乎全部功能，如高速计数、中断、PID控制等，具有更快的处理速度（大约是XC系列的15倍），可插SD卡用于存储数据，本体带有一个串口、一个USB下载口（支持高速下载、监控，速度可达12M），所有机型都支持扩展模块（16个）、BD板（1~2块）和左扩展模块（1块）的连接。

XDC系列 运动控制型(控制点数：24/32/48/60)

具有更快的处理速度（大约是XC系列的15倍），支持浮点运算，最多可支持2路脉冲输出，4路AB相高速计数，同时支持标准型PLC的几乎全部功能，如高速计数、中断、PID控制等，所有机型都支持扩展模块（16个）、BD板（1~2块）和左扩展模块（1块）的连接，可插SD卡用于存储数据，本体带有两个串口、支持运动控制总线，同时通过总线控制20个轴运行。

XD系列扩展模块

现在有左扩展和右扩展两种，当本体I/O点数无法满足使用需求时，可以使用I/O扩展模块来扩展点数；模拟量扩展模块可以对信号进行D/A或A/D转换，并可接收、处理温度变送器信号；称重扩展模块可以将称重传感器的模拟量信号转换成数字量；MA系列远程扩展模块采用RS 485通讯口，基于标准Modbus通讯协议，可连接PLC、触摸屏、一体机及其他支持Modbus协议的设备，适用于温度、流量、液位、压力等过程控制系统。

XD系列扩展通讯BD板

XD现可扩展三种通讯BD板，有 485接口光纤接口，支持X-NET总线通讯功能；另可扩展RS232接口。

4

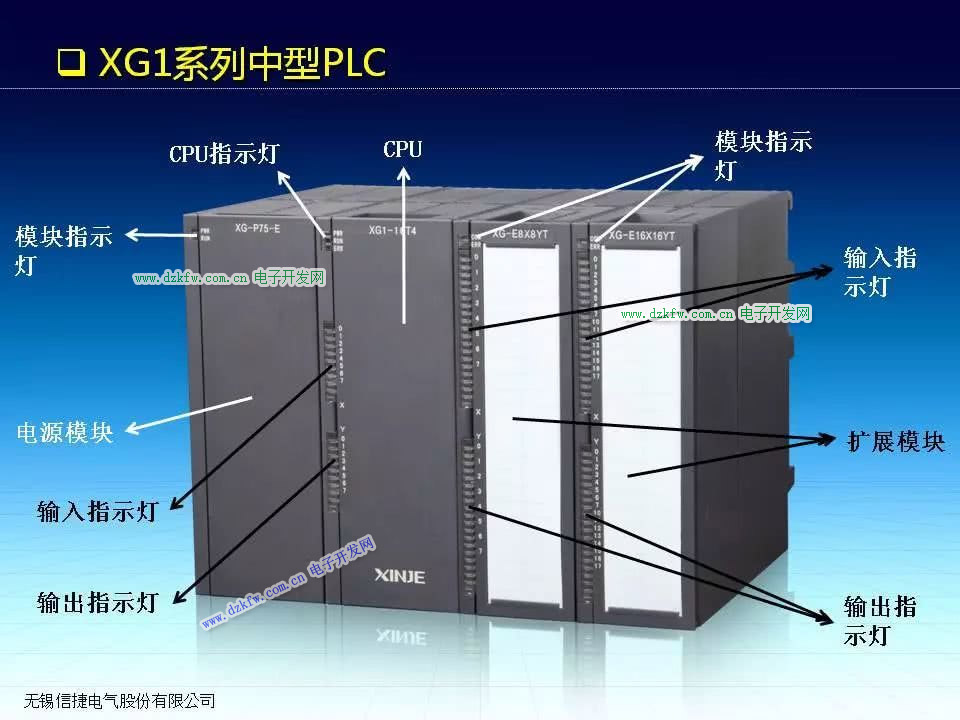

XG1系列

XG1系列是信捷最新款的模块化中型PLC ，目标直指国内高端市场。它的强大特点如下：

（1） 超强运动控制支持功能；

（2）CPU处理速度全面提升；

（3） 可靠性更高；

（4） 新增以太网口通讯，方便快捷，功能强大，适应性更强。
