多定时器组合控制的PLC线路与梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-30

三菱PLC控制电机启动的接线图

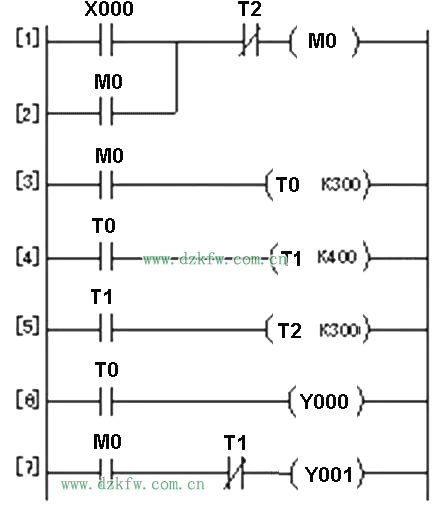

多定时器组合控制的PLC线路与梯形图

多定时器组合控制的plc线路与梯形图它可以实现的功能是:按下起动按钮后电动机B马上运行,30秒钟后电动机A开始运行,70秒后电动机B停转,100秒后电动机A停转。

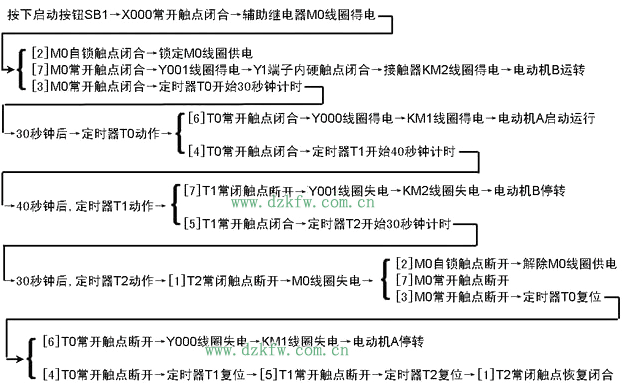

PLC线路与梯形图说明如下:

多定时器组合控制PLC线路与梯形图说明

Tags:PLC,梯形图,定时器,定时器组合
责任编辑:admin
