LC振荡电路优缺点_晶体振荡电路_并联谐振频率

作者:佚名    文章来源:本站原创    点击数:4966    更新时间:2018-12-02

LC振荡电路优缺点:

 LC振荡电路的优点是振荡频率较高,可以达到100MHz以上,缺点是频率稳定性不高,最好的LC振荡电路,其频率稳定度Δf/f也只能达到10-5,为此,讨论石英晶体振荡电路。
  由石英晶体组成的正弦波振荡电路,频率稳定度可以达到10-6~10-8,一些产品甚至高达10-10~10-11,与LC振荡电路有很大的差异。

一、石英晶体

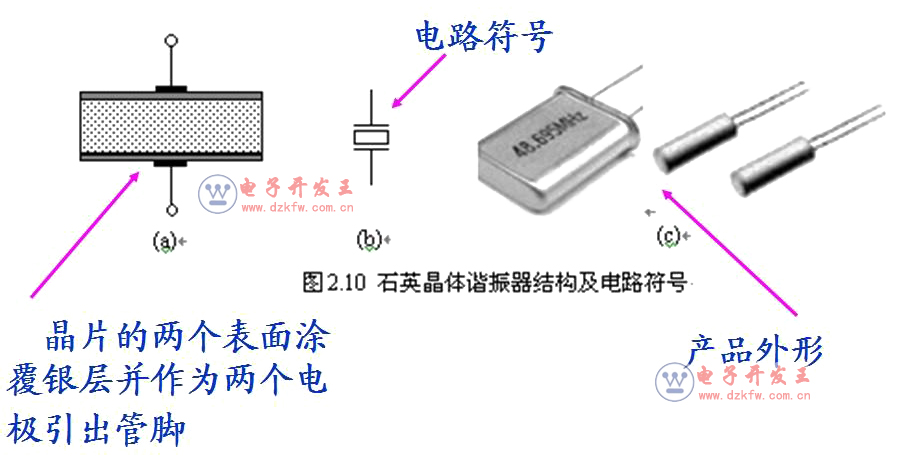

1、石英晶体结构

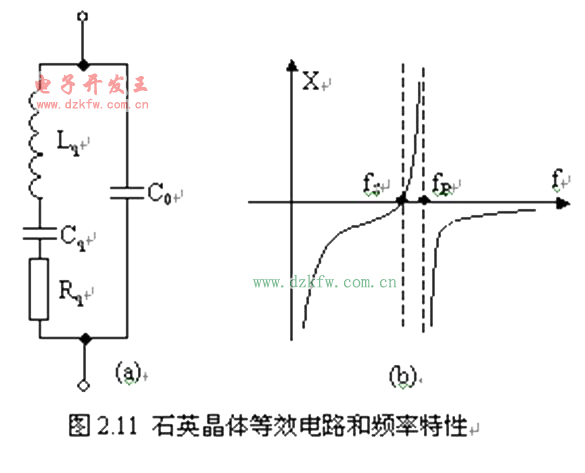

2、石英晶体的频率特性

 晶体有两个谐振频率点,fs和fp,前者称为串联谐振频率,后者称为并联谐振频率

特点:

1、在串联和并联谐振频率之间,晶体表现为感性。

2、这一区域很窄。

二、晶体振荡电路

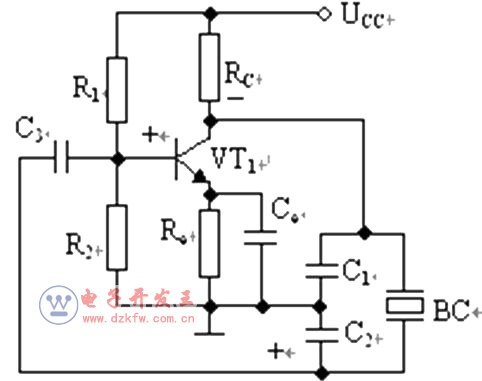

1、并联型石英晶体振荡电路

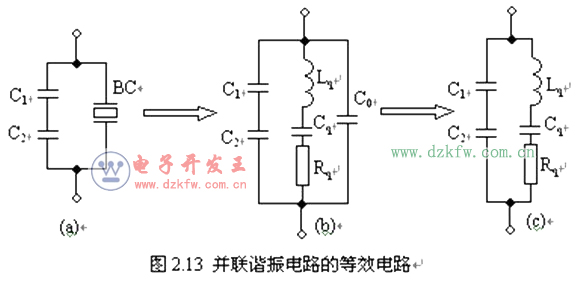

 等效于电感的晶体BC和电容C1、C2组成LC并联谐振电路,这一谐振电路即为振荡电路的选频环节

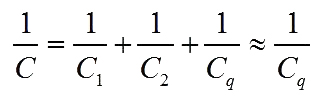

C表示C1、C2和Cq串联的总电容

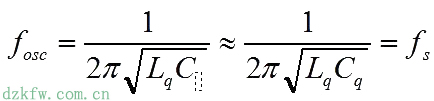

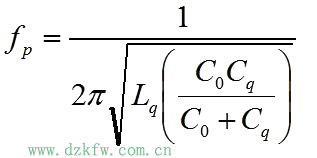

由此求得并联谐振频率为

(2)串联型石英晶体振荡电路

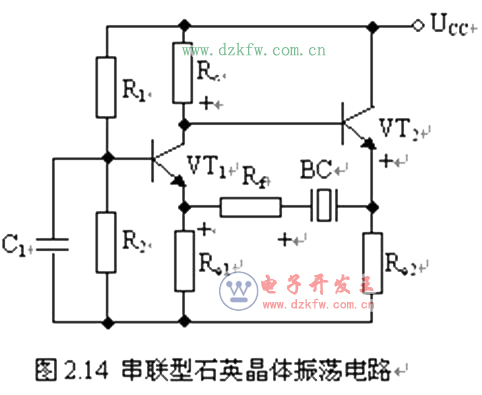

电路结构:

 VT1、VT2组成两级放大电路,第一级是共基极放大电路,第二级是共集电极放大电路,反馈支路由电阻Rf和石英晶体BC组成。

工作原理:

反馈信号的大小与频率有关,频率等于晶体串联谐振频率fs时,晶体交流短路,正反馈信号很大,偏离这一频率时,晶体有很高的电抗而使反馈电压趋于零,因此达到稳定状态之后,振荡电路输出频率为fs的正弦波信号
