为克服RC移相振荡器的缺点，常采用RC串并联电路作为选频反馈网络的正弦振荡电路，也称为文氏电桥振荡电路，如图Z0820所示。它由两级共射电路构成的同相放大器和RC串并联反馈网络组成。由于φA= 0，这就要求RC串并联反馈网络对某一频率的相移φF＝2nπ，才能满足振荡的相位平衡条件。下面分析RC串并联网络的选频特性，再介绍其它
有关元件的作用。

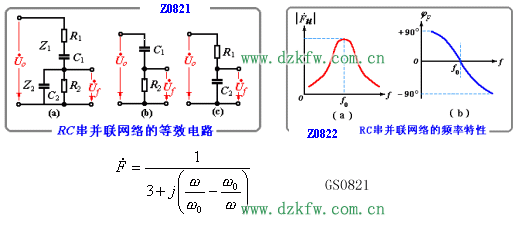

    图Z0820中RC串并联网络在低、高频时的等效电路如图Z0821所示。这是因为在频率比较低的情况下，（1/ωC）>R，而频率较高的情况下，则（1/ωC）<R，前者等效于一节超前型移相电路，后者等效于一节滞后型移相电路。显然频率从低到高连续变化，相移从+90°到-90°连续变化，其中必存在一个中间频率f0，使RC串并联网络的相移为零。于是满足相位平衡条件。对此，可进一步作定量分析，由图Z0821（a）得：

为调节频率方便，通常取R1 = R2 = R，C1 = C2 = C，如果令ω0＝1/ RC，则上式简化为：

    可见，RC串并联反馈网络的反馈系数是频率的函数。由式GS0821可画出的幅频和相频特性，如图Z0822所示。由图可以看出：
    当时，的模最大，且|| = 1/3 ，φF＝0；当f大于f0时，||都减小，且φF≠0 。这就表明RC串并联网络具有选频特性。因此图Z0820电路满足振荡的相位平衡条件。如果同时满足振荡的幅度平衡条件，就可产生自激振荡。振荡频率为：

    一般两级阻容耦合放大器的电压增益Au远大于3，如果利用晶体管的非线性兼作稳幅环节，放大器件的工作范围将超出线性区，使振荡波形产生严重失真。为了改善振荡波形，实用电路中常引进负反馈作稳幅环节。图Z0820中电阻Rf 和Re引入电压串联深度负反馈。这不仅使波形改善、稳定性提高，还使电路的输入电阻增加和输出电阻减小，同时减小了放大电路对选频网络的影响，增强了振荡电路的负载能力。通常Rf 用负温度系数的热敏电阻（Rt）代替，能自动稳定增益。假如某原因使振荡输出Uo增大，Rf上的电流增大而温度升高，阻值Rf 减小，使负反馈增强，放大器的增益下降，从而起到稳幅的作用。
    从图Z0820可以看出，RC串并联网络和Rf、Re，正好组成四臂电桥，放大电路输入端和输出端分别接到电桥的两对角线上，因此称为文氏电桥振荡器。
    目前广泛采用集成运算放大器代替图Z0820中的两级放大电路来构成RC桥式振荡器。图Z0823是它的基本电路。
    文氏电桥振荡器的优点是：不仅振荡较稳定，波形良好，而且振荡频率在较宽的范围内能方便地连续调节。
