电容三点式振荡电路原理

作者:佚名    文章来源:本站原创    点击数:3163    更新时间:2018-11-26

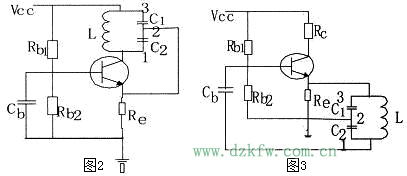

  如图2和图3所示,是两个电容三点式的振荡电路。我们应用射同基反判断相位条件是否满足。

两个电容三点式的振荡电路

  先看图2,图2中晶体管的发射极接的是三点式选频网络的2端,集电极接的是1端,基极在交流通路中接地,所以基极相当于接的是3端。发射极与基极问接的单个选频器件是电容C2,发射极与集电极之间接的是电容Cl,发射极与其他两个电极之间接的是电抗性质相同的电容,所以射同已经满足;基极与发射极接的电容C2,基极与集电极之间接的单个选频器件是电感L,电感与电容是两个电抗性质相反的器件,所以基反也是满足的,图2电路支流通路正常,又满足射同基反的条件,所以是可以振荡的。

  再看图3。放大器的组态虽然与图2不同,按射同基反分析仍然满足射同基反,直流通路正常,该电路也可以振荡。如果用相位条件判别也是满足的。

  如果用相位条件来判断图2和图3中两个电路,可以得到:

公式

  注意观察图2和图3,电容二点式电路中选频网络的2端是电容与电容的结点,1和3端是电容与电感的结点,所以分析电容三点式振荡电路的相位条件时只需要看选频网络的2端是否直接或者通过一电阻与发射极(或者场效应管的源极)相连,l和3端是否直接或者通过一电阻与基极和集电极相连。图2中符去掉基极电容Cb相位条件仍然满足,电路只要振幅条件满足仍可振荡。


Tags:电容三点式,振荡电路
责任编辑:admin
