一例电动车整车电路的原理图 电动车控制器的实物接线图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-16

有关电动车电路的小知识,介绍了一例电动车整车电路的原理图,电动自行车的驱动线路由三相直流永磁电机、控制器、转把与电瓶等部分组成,具体一起来看下。

电动车整车电路原理框图

电动车整车电路原理框图

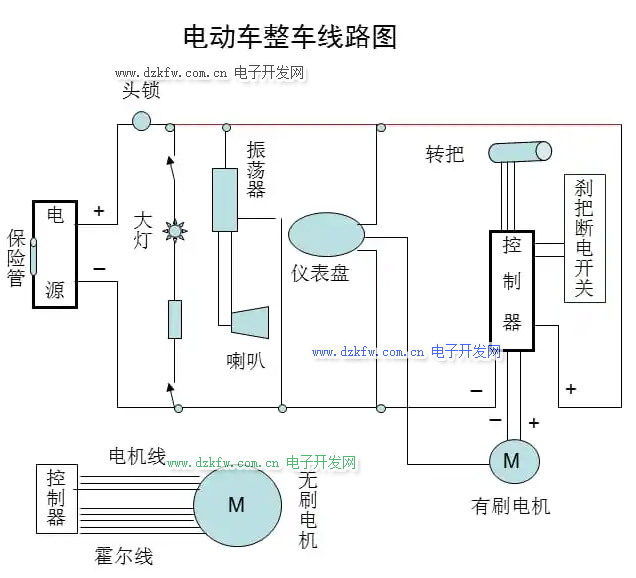

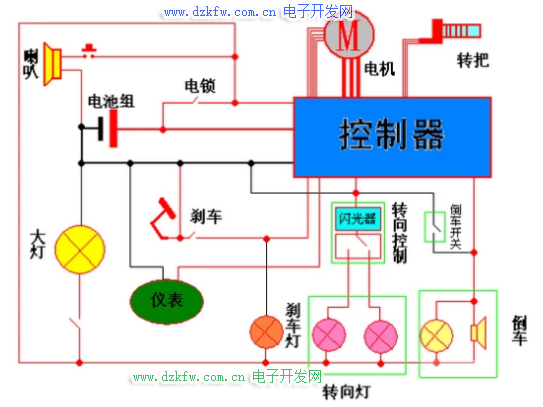

图1:电动车整车电路原理框图

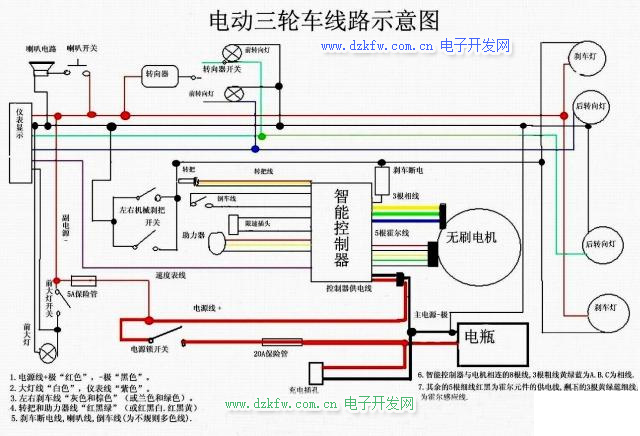

电动三轮车线路示意图

三相直流永磁电机、控制器、转把与电瓶,是电动自行车驱动的主要组成部分,各部分的功能如下:

转动转发给控制器信号,控制器放大并输出电流给电机,电机通过霍尔实现转动。

现在,电车动控制器的技术已非常成熟,既可以控制器电机转速,还可以断电和制动。

猜你喜欢:

电动车控制器接线方法及接线图说明

电动车控制器接线方法及接线图说明

有关电动车的控制器的接线方法,附有具体的接线图,在对电动车接线时,找到电源的正负极与电门锁线,以及仪表线与转把线等,然后按步骤接线就可以了。

一个电动车控制器的实物接线图

电动车控制器的实物接线图

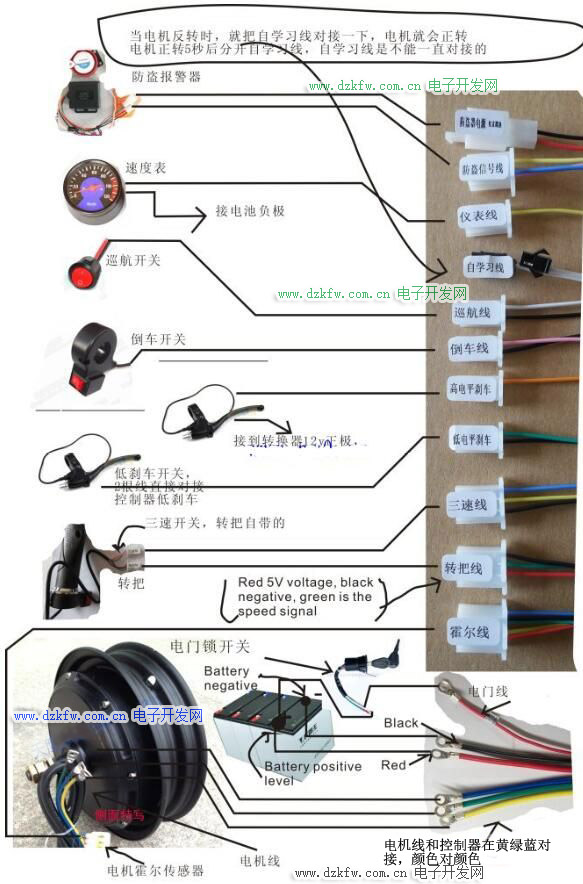

在对电动车进行维修时,搞不清楚电动车控制器的接线方法,为让人很头疼,这里分享一个电动车控制器的实物接线图,了解下电动车控制器的接线方式,对电动车上的几根线有个大概的了解。
