汽车冷却液温度传感器在哪  冷却液传感器的位置介绍

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-02-14

冷却液传感器安装位置

冷却液温度传感器一般安装在冷却液分流管上,它将冷却液信息发送给发动机控制单元。

部分车型在散热器出口的管路上还安装了散热器出口冷却液温度传感器,用于测量散热器出口的冷却液温度。通过比较两个传感器信号来控制散热器风扇的工作。

(以迈腾B8L/高尔夫A7第三代EA888 1.8/2.0TFSI 发动机为例)冷却液温度传感器和散热器出口温度传感器的安装位置如下图所示。

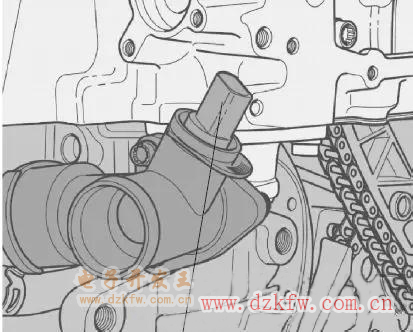

 汽车冷却液温度传感器安装位置图

冷却液温度传感器安装位置图▲


 散热器出口处冷却液温度传感器安装位置图

散热器出口处冷却液温度传感器安装位置图▲


一般冷却液温度传感器端子为2针,一根为输入信号线,另一根为输出信号线;端子为4针,则4针分别为输入信号线、输出信号线、控制单元搭铁线和仪表板搭铁线。

冷却液温度传感器一般装在发动机后侧节温器或散热器出水孔处,负责喷油脉宽、暖机、点火提前角、自动变速器变矩器锁止和超速挡的控制以及空调的控制。


冷却液温度传感器主要作用有:

①负责控制混合汽浓度,温度越低,混合汽越浓;温度越高,混合汽越稀。
②负责控制暖机时发动机转速,40℃以下转速为1500r/min,40~70℃转速为1100r/min。
③负责控制散热器风扇,85℃以上开始低速旋转,105℃开始高速旋转。④负责控制自动变速器,56℃以上变矩器进入锁止工况,70℃变速器允许进入超速挡。

⑤负责控制空调,120℃空调退出控制。
