可变磁阻式电感传感器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-01-23
1. 可变磁阻式电感传感器
典型的可变磁阻式电感传感器的结构如图1所示,它主要由线圈、铁心和活动衔铁组成。

图1 可变磁阻式电感传感器
当线圈通以激磁电流时,其自感L与磁路的总磁阻Rm有关,即

式中:
W——线圈匝数; 
Rm——总磁阻。

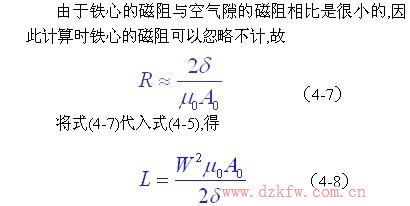

如果空气隙δ较小,而且不考虑磁路的损失,则总磁阻为
式中: ;
L——铁心导磁长度(m); 
μ——铁心导磁率(H/m); 
A——铁心导磁截面积(m2),
A=a×b;
δ——空气隙(m), δ=δ 0+Δδ;
μ0——空气磁导率(H/m),μ0=2π×10-7;
A0——空气隙导磁截面积(m2)。

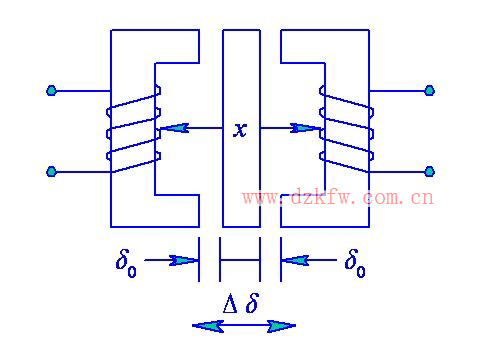

图2为差动型磁阻式传感器,它由两个相同的线圈、铁心及活动衔铁组成。

图2 可变磁阻差动式传感器
可变磁阻式传感器还可以做成图3所示的可变磁阻面积的形式。

图3 可变磁阻面积型电感传感器

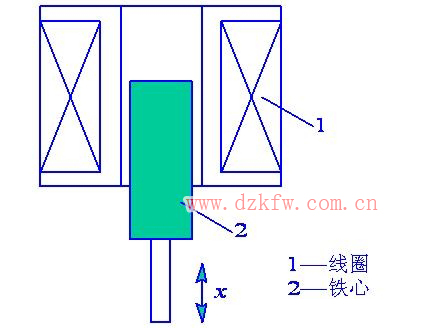

如图4所示,在可变磁阻螺管线圈中插入一个活动衔铁,当活动衔铁在线圈中运动时,磁阻将变化,导致自感L的变化。

图4 可变磁阻螺管型传感器
