PROTEL 画总线的方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2010-11-29
网络上经常可以见到有部分网友同时会pads (power PCB) , 以及PROTEL 。他们在使用过程中比较两个软件的使用方法。其中最集中的问题是PROTEL 中画总线的问题,只要一提到PADS 和PROTEL 两者的优缺点,大部分人都会说PROTEL 画总线不好用。其实不尽然,PROTEL 中画总线很简单,而且画完后不影响网络。画20 条以上速度要比PSDA 不相上下。如果画100 条以上的话那PADS 是无论如何都比不上的了。
下面是具体的步骤:

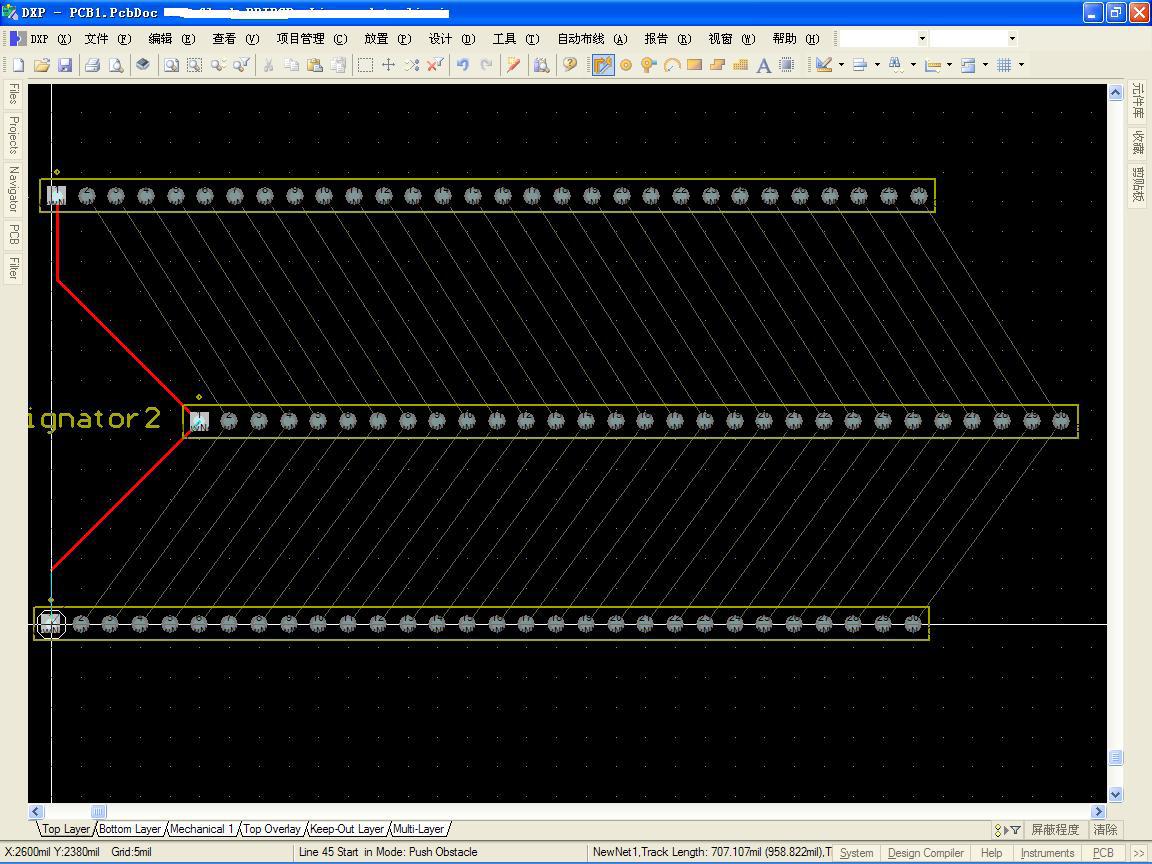

首先画一条线。
点击查看原始图片

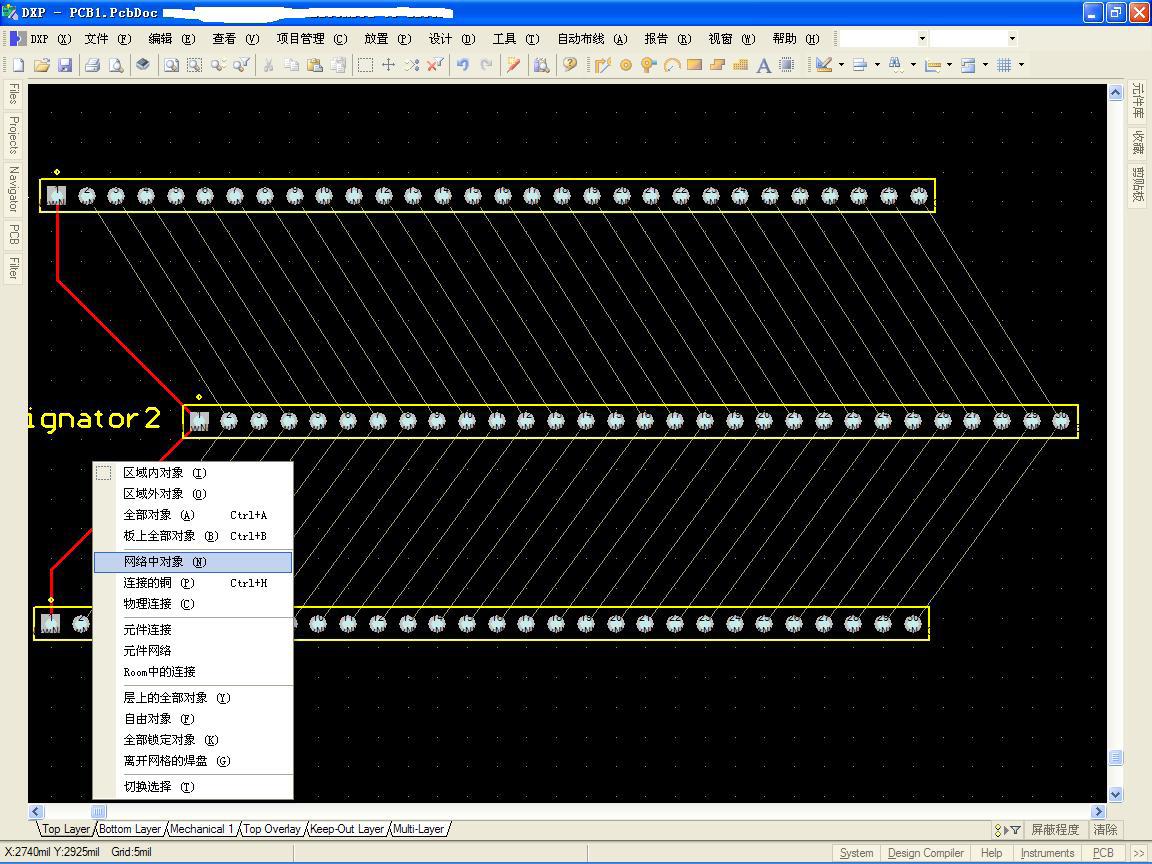

在使用快捷键 “S” “N” 选中网络,如下图
点击查看原始图片

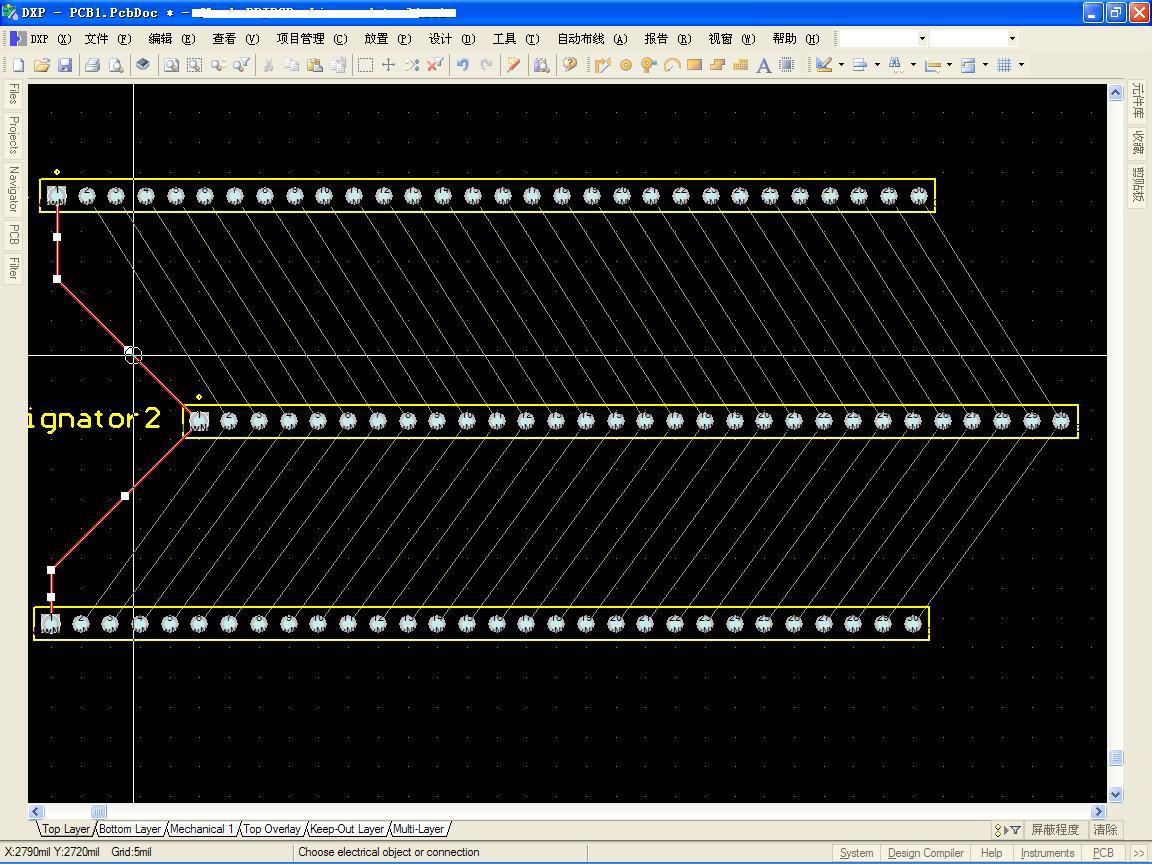

然后用快捷键 CTRL + C 复制 所选的线,并确定基点。
点击查看原始图片
点击查看原始图片

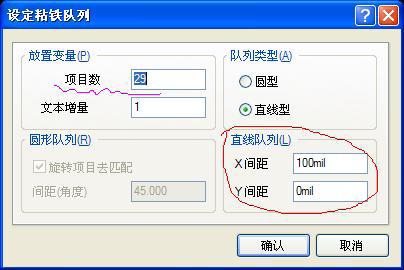

然后再“编辑”菜单里选“特殊粘贴”或者使用快捷键 “E” “A”调出特殊粘贴对话框 (不能使用工具条上的快捷图标)如图:


看到画红圈的地方吗!一定要选中 再点“粘贴阵列” 弹出如下对话框:

项目数 填写你要复制的总线数(一般是N-1 条,N 表示你一共有多少条总线)
在“直线队列”中可根据你的实际情况填写。一般来讲DIP 封装的元件管脚间的距离是100mil 。X,Y,表示你的总线是横排还是竖排。确认吧!

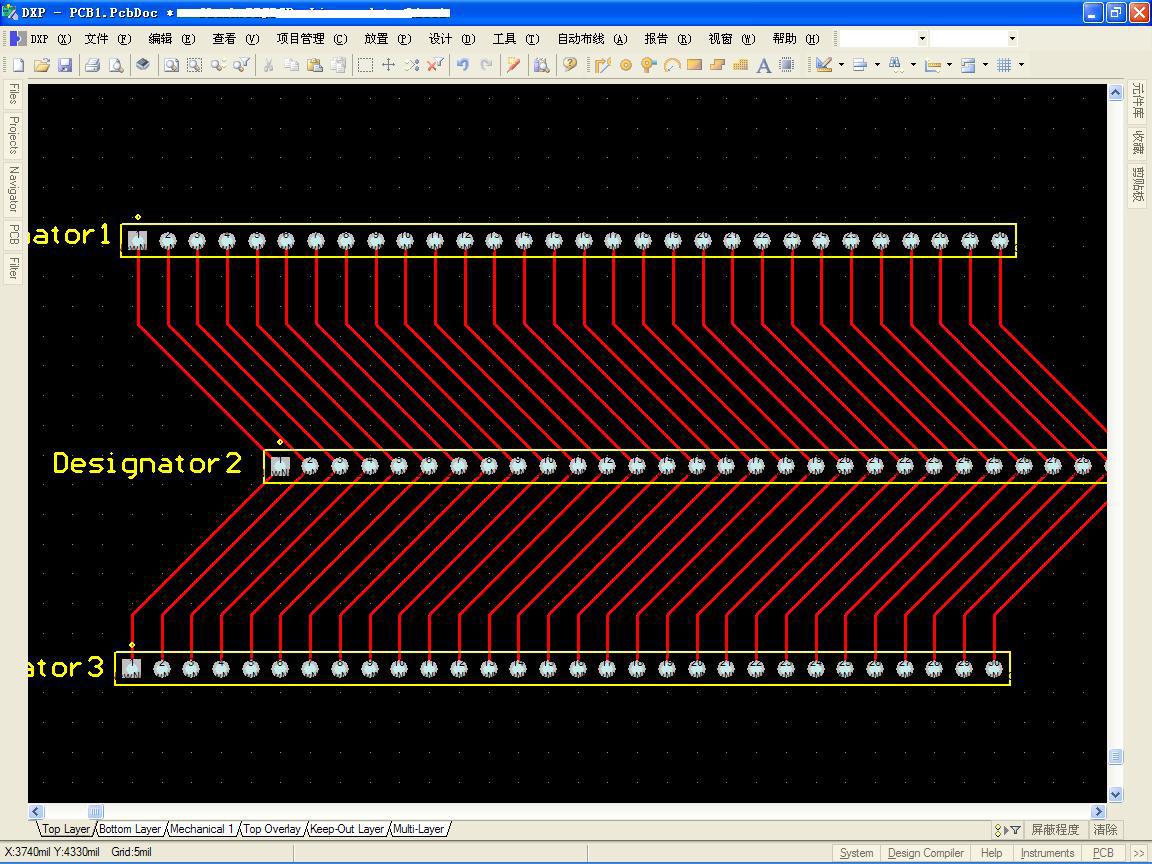

一下就完了。效果挺好
点击查看原始图片

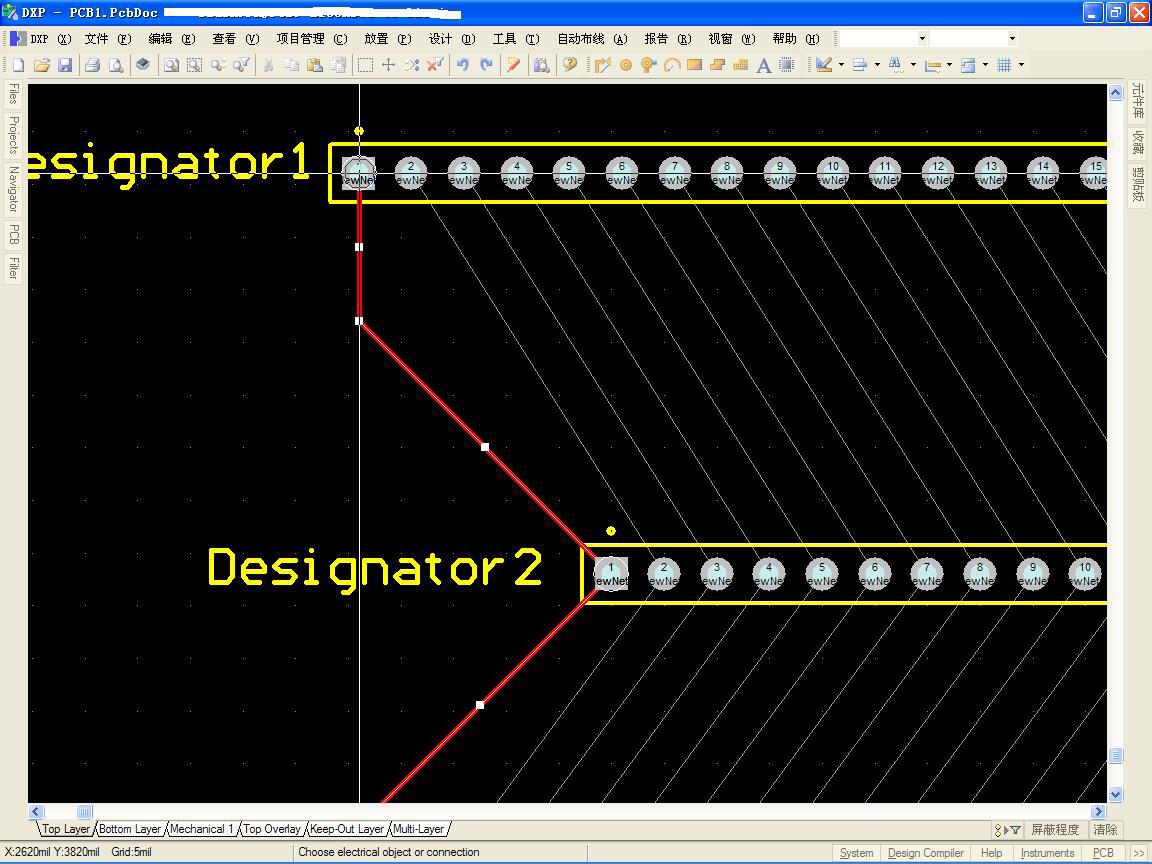

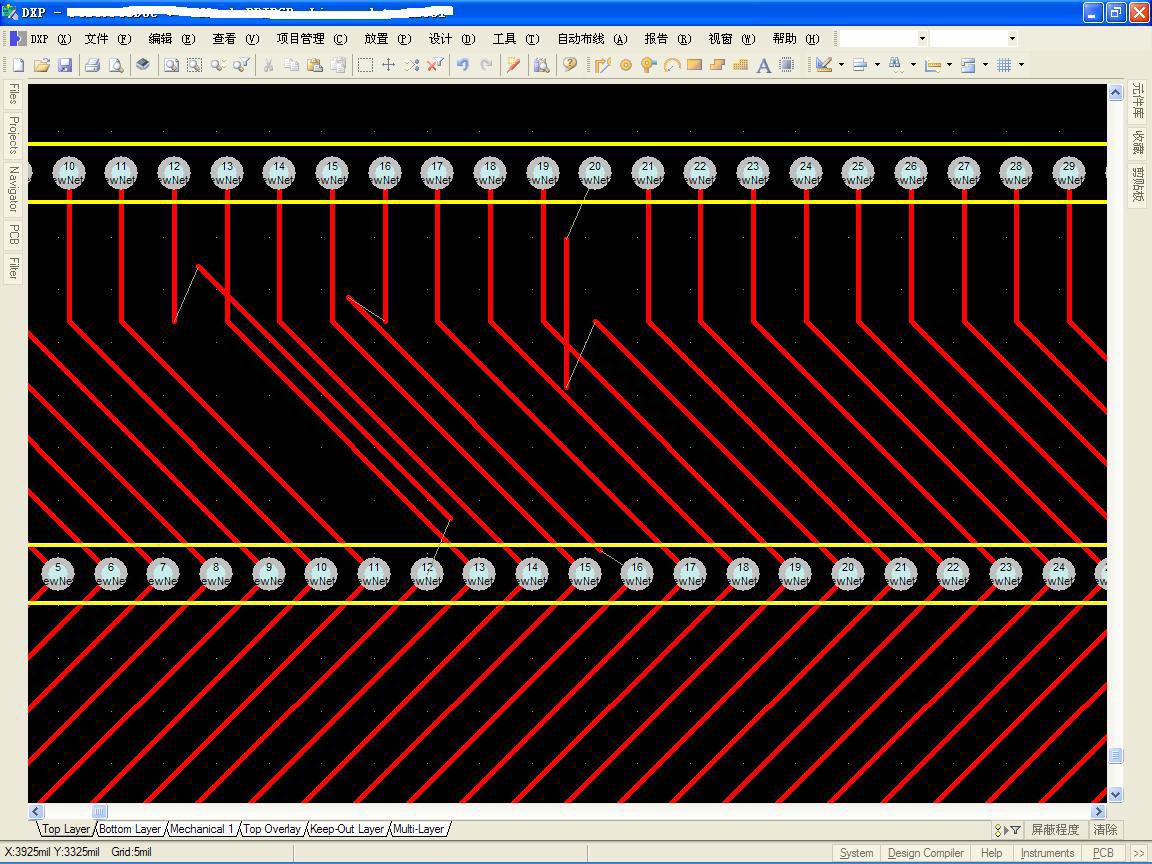

检查一下网络,没问题吧,各是各的,决不影响DRC。
点击查看原始图片
