PCB 电路板 载流能力计算

作者:佚名    文章来源:本站原创    点击数:2767    更新时间:2011-11-6

PCB载流能力的计算一直缺乏权威的技术方法、公式,经验丰富的CAD工程师依据个人经验能做出较准确的判断。但对于CAD新手,不可谓遇上一道难题。

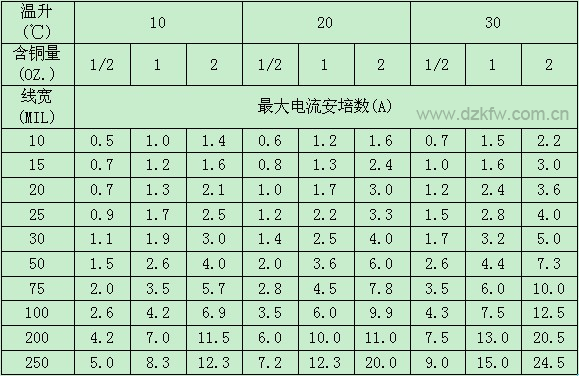

    PCB的载流能力取决于以下因素:线宽、线厚(铜箔厚度)、容许温升。大家都知道,PCB走线越宽,载流能力越大。在此,请告诉我:假设在同等条件下,10MIL的走线能承受1A,那么50MIL的走线能承受多大电流,是5A吗?答案自然是否定的。请看以下来自国际权威机构提供的数据:

pcb电路板载流能力计算

OZ:盎司,是一个英制单位,根据对不同的材料特性又可以分为如下四种:常衡盎司,金衡盎司,药衡盎司和液体盎司。其与国际标准单位的换算关系为:

常衡盎司--1盎司=28.350克

金衡盎司--1盎司=31.1035克

药衡盎司--1盎司=31.1030克

液体盎司--1盎司=28.41毫升

则根据铜的密度和上述金衡盎司的换算关系可以得到:

如果1平方米的铜箔要使其重量为1金衡盎司,也就是31.1035克,则其厚度应该是31.1035/(8.9*100*1000)=35微米,即我们平时所说的做1盎司的PCB板,实际厚度就是35微米,2盎司就是70微米。


Tags:PCB,电路板,载流能力计算
