声控灯电路图 可控硅控制日光灯设计方案

声控日光灯设计方案

实验名称:声控日光灯的设计. 实验人:06电信工程 yyp.

实验目的:1学生通过自己动手熟悉三极管扁结的运用,及其工作原理.

2.让学生从理论到实践自己做出实物(声控日光灯).

实验仪器:万用表,电路板,示波器,电源,烙铁,焊锡,三极管等(详情见后).

方案选择:方案一, 方案二.

方案一: 实验原理: 一.原理图

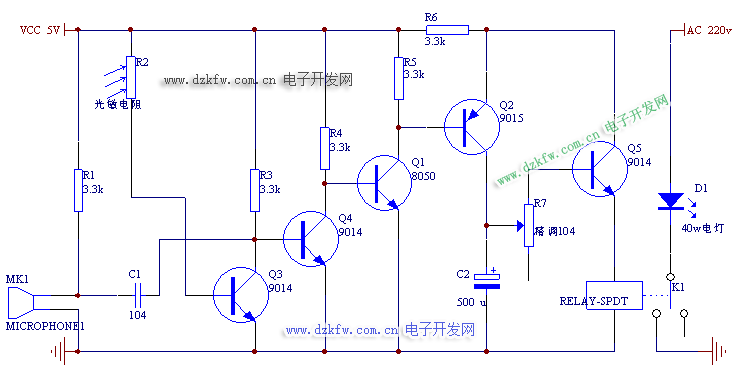

声控灯电路图 可控硅控制日光灯设计方案

二. 原理阐述:

1:首先声音信号通过麦克风传入Q4经Q4和Q1两极放大使Q2导通,对C2 进行充电,并瞬间导通Q5.

2:Q2断开后通过调节R7使C2和R7放电起延时作用,并是Q5延时导通. 3:Q5导通继电器工作,日光灯在220V交流电下正常工作. 4:C2放电完毕后Q5断开,继电器停止工作,日光灯熄灭.

5:白天光敏电阻工作阻值变小,通过LM324电压比较器进行比较,324一脚输出为1,Q3导通,使得Q4基极声信号对地拉,从而做到电路不工作效果.晚上324一脚输出为0,Q3不工作,从而使得电路控制端在工作状态下.从而达到白天节能的作用!

方案二:

实验原理:

一.原理图:

声控灯电路图 可控硅控制日光灯设计方案

二. 原理阐述:

1:首先声音信号通过麦克风传入Q4经Q4和Q1两极放大使Q2导通,对C2 进行充电,并瞬间导通Q5.

2:Q2断开后通过调节R7使C2和R7放电起延时作用,并是Q5延时导通. 3:Q5导通继电器工作,日光灯在220V交流电下正常工作. 4:C2放电完毕后Q5断开,继电器停止工作,日光灯熄灭.

5:白天光敏电阻工作阻值变小,Q3导通Q4不工作,晚上Q3截止Q4工作.

方案对比:

1:方案一中运用了LM324电压比较器,LM324是一种精确到0.1V的比较器,光敏电阻微小的变化都可以检测出来.灵敏度高.

2:方案二中因为9014基极电压在0.5到0.7V就可触发,所以晚上当光敏电阻阻值不是特别大为几百K时Q3都可能导通,这样会使Q4不工作,电路无效.

3:相比之下虽然方案一造价高点但在实际操作中方案一更实用! 总结:经过对比和计算最终选择方案一作为本次实验的原理方案

实验步骤:

1:构造电路图,在大脑规划好电路布线.

2:按照电路图用烙铁焊出电路实物.

3:焊好电路后拿电源对其进行测试

4:实验完毕整理实验桌 ,关电关门.

实验报告: 记录实验数据并完成实验报告.

零件清单:

烙铁, 一把 10乘20单孔电路板 两片(一片备用), 焊锡 一米, 麦克风探头 1个 光敏电阻 1LM324 19014 9015 8050 精调104 260瓦日光灯 2继电器 2电阻3.3K 20电阻 500K 3500UF电容 2
