3 LED 恒流驱动芯片之二:原边控制的PWM 控制器OB2532

　　OB2532 是一种高性能的脱机PWM 控制器，输出功率低于15W，可以用作低功率的AC /DC 充电器和适配器，如手机、数码相机的充电器，PC 机和电视的辅助电源。采用SOT23 － 6 封装，有6 条引脚。

　　由于反馈控制来自原边，不存在隔离问题，因而无需像Viper12A /22A 那样，要用到光耦和稳压器TL431( 在图3 中使用了光耦H11AB17A 及双运放和基准电压TSM103) ，线路连接比较简单。

　　3. 1 驱动电路的特点

　　(1) 全电压范围内有± 5% 的恒流调整精度，输出电流可以调节，可以设定输出功率;

　　(2) 在原边控制下的副边恒流控制;

　　(3) 自适应的峰值电流控制;

　　(4) 内部有对原边绕组的电感补偿;

　　(5) 可以对恒流及恒压值进行调整;

　　(6) 电源接通时有软启动功能;

　　(7) 电流检测有前沿消隐功能( LEB) ，无需外接滤波电路;

　　(8) 能逐周对电流进行限制;(9)VDD 有欠电压封锁功能，且有回差。

　　OB2532 同Viper12A /22A 一样，也具有恒压(CV) 及恒流(CC) 输出特性，其特性可以用图8 的矩形曲线表示。

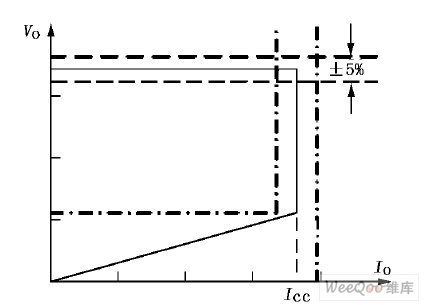

图8 OB2532 的输出矩形特性

　　在恒流(CC) 控制下，输出功率可以通过CS 脚外接电阻RS( 也是MOS 管的源极电阻) 来调节;在恒压(CV) 控制下，为达到高效和提高性能的目的，可以有多种工作模式。此外，由于内部有1 个对电缆压降进行补偿的线路，可以使负载具有很好的调整特性。

　　器件在恒流模式及大负载下，工作于脉频调制( PFM) 方式，而在轻负载/ 中等负载下，则降低频率，并工作于脉宽调制( PWM) 方式。

　　3. 2 OB2532 的引脚符号及功能

　　它共有6 条引脚，其名称及功能如下:

　　(1)GND———地;(2) GATE———为图腾柱输出，用来驱动外接的MOS 管;(3)CS———电流监测输入端，连到MOS 管源极的检测电阻上;(4) INV———误差放大器EA 的反相输入端，由变压器辅助绕组送来的反馈电压经电阻分压加于此端，它反映输出电压的大小，PWM 占空比取决于误差放大器EA 的输出及3 脚的电流监测信号;(5) COMP———EA 放大器的补偿端，接补偿电容，以使恒压输出保持稳定;(6)VDD———IC 的电源。

　　3. 3 OB2532 的典型应用电路

　　OB2532 的典型应用电路如图9 所示。输入交流电压经桥式整流、L1、C1、C2滤波，直流电压加到变压器的原边，再接到MOS 管的漏极，变压器的辅助绕组N2经VD5整流、C3滤波为IC 提供电源( 开始是由高压经电阻R1、R2降压提供) ，同时N2还为反相端INV提供反馈电压。MOS 管的源极电阻RS的检测电流信号加于CS 脚，在这2 种信号控制下对输入到MOS管的栅极驱动信号的脉冲宽度进行调整，以达到恒流的目的。变压器的原边接有缓冲网络( 或称阻尼网络) ，它是由VD6、R5、C5组成的，接入VD6可以使反峰电压通过二极管及电阻R5消耗其能量，降低反峰电压，以免开关过程中在原边绕组N1上出现的过高电压损坏功率MOS 管。

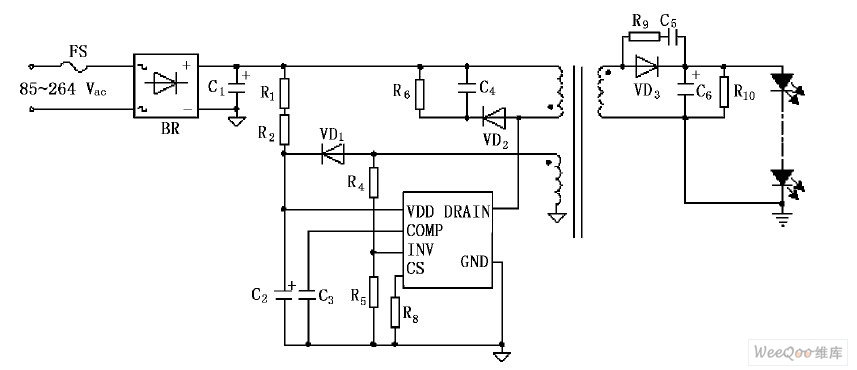

图9 OB2532 的典型应用电路

　　变压器的次级绕组的降压电压，经二极管VD7整流、C6滤波，去驱动发光二极管LED。

　　这个电路的优点是原边反馈控制，不用加光耦和稳压源TL431，比较简单，但需另接MOS 管。可以驱动10 只LED，其效率及输出电流如表3 和表4 所列。

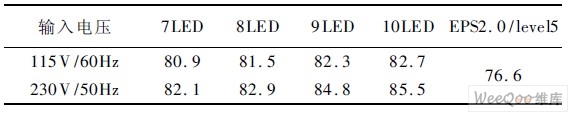

表3 OB2532 典型应用电路的效率单位:%

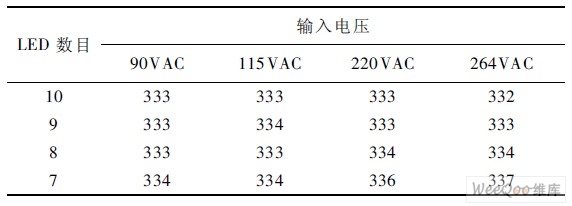

表4 OB2532 典型应用电路输出电流精度单位:mA



　　4 LED 恒流驱动芯片之三:OB2535 /6 /8 系列

　　昂宝公司还推出一种类似Viper12A /22A 的产品，内置MOS 管，但仍然采用原边控制方案，不用光耦和TL431，空间紧凑，适用于单电压输入系统，可以驱动15W 以下的LED。其具体的应用电路如图10所示。有关这个电路各个元件的说明不再给出，它同图9 基本上是相同的，读者不难弄清楚各个元件的作用。图9 和图10 最大的区别，不过是原来外接的MOS 管换成内置的罢了。

　　5 LED 恒流驱动芯片之四:高功率因数的PWM 控制器SN03

　　SN03 也是昂宝公司的产品，它是一种高功率因数的PWM 控制器，特别适用于照明领域，如用来驱动LED 灯。

　　5. 1 SN03 的特点

　　(1) SN03 基本上是一个功率因数校正电路，和功率因数校正器L6561、L6562 一样，内部含有如模拟乘法器、零电流检测器( ZCD)、带有前沿消隐( LEB)的电流检测比较器、用来驱动功率MOS 管的图腾柱输出等，也采用临界导通模式功率因数校正原理;

　　(2) 有很强的保护功能，如短路保护及过压保护，欠电压封锁，逐周电流限制，栅极驱动输出在内部有箝位，可以保护外接的MOS 管等;

　　(3)VCC 的电源电压范围很宽，在9. 5 ～ 28V 的范围内都可工作;

　　(4) 无音频干扰;

　　(5) 用于驱动LED 时，待机功耗低于0. 5W，且PF > 0. 95。

　　SN03 有8 条引脚，引脚名称与L6561 基本一样，只是1 脚的名称由INV 改为FB，其他各脚名称都一样，功能也不变。



图10 OB2535 /6 /8 系列的应用电路
