MAX6960-MAX6963 8*8点阵图形LED驱动器,MAX6960中文资料

作者:佚名    文章来源:本站原创    点击数:1938    更新时间:2017-4-28

MAX6960–MAX6963是紧凑型阴极阵列显示驱动器,通过一个高速4线串行接口与微处理器连接,实现8 x 8点阵红色、绿色和黄色(R,G,Y) LED显示。

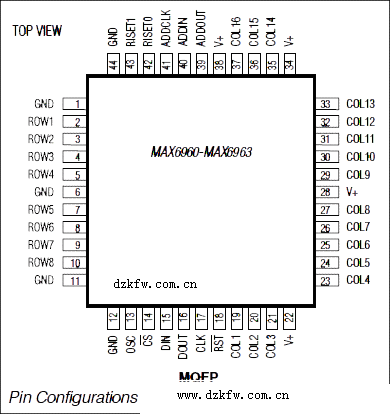

MAX6960-MAX6963 8*8点阵图形LED驱动器

MAX6960–MAX6963无需外部元件,可驱动两个单色8 x 8矩阵显示器或者一个RGY 8 x 8矩阵显示器。驱动器还可以与外部调整管配合使用,以更高的电流和电压控制红色、绿色、蓝色(RGB)以及其他显示器。

MAX6960–MAX6963具有开路和短路LED探测功能,同时提供模拟和数字点阵段电流校准,以对不同生产批次的8 x 8显示器进行补偿或色彩匹配。

一个本地3线总线对多个互连的MAX6960–MAX6963进行同步,自动分配存储器映射地址,以适应用户的显示面板结构。

MAX6960–MAX6963的4线接口连接了多个驱动器,在驱动器之间共享、分配显示存储器映射。一个全局写操作可向同一面板上的所有MAX6960发送命令。

MAX6963分两级亮度控制来驱动单色显示器。MAX6962分两级或者四级亮度控制来驱动单色显示器。MAX6961分两级亮度控制来驱动单色或者RGY显示器。MAX6960分两级或者四级亮度控制来驱动单色或者RGY显示器。

关键特性

2.7V至3.6V工作电压

高速20MHz串行接口

可调的40mA或者20mA峰值段电流

可直接驱动两个单色或者一个RGY阴极阵列8 x 8矩阵显示器

模拟逐位段电流校准

数字逐位段电流校准

256级面板亮度控制(所有驱动器)

每彩色象素级4级亮度控制

开路/短路LED探测

显示存储器页面突发写入

全局命令可访问所有驱动器

可通过外部调整管控制RGB面板或者更高电流/电压的面板

多显示数据页面方便进行动画显示

从每秒63个页面至每63秒一个页面自动切换,支持中断

限摆率段驱动器具有更低EMI

驱动器切换定时功能可扩展至多个驱动器,以降低电源峰值要求

低功耗关断,保持所有数据

-40°C至+125°C温度范围
