红外线遥控客厅灯电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-1-12

利用其他家用电器的红外线遥控器,可方便地遥控客厅照明灯。
红外线遥控客厅灯电路图

简单数字电路的红外线遥控客厅灯电路图

 红外线遥控客厅灯
  客厅照明灯一般都分成多组,根据实际需要开启灯的组数。

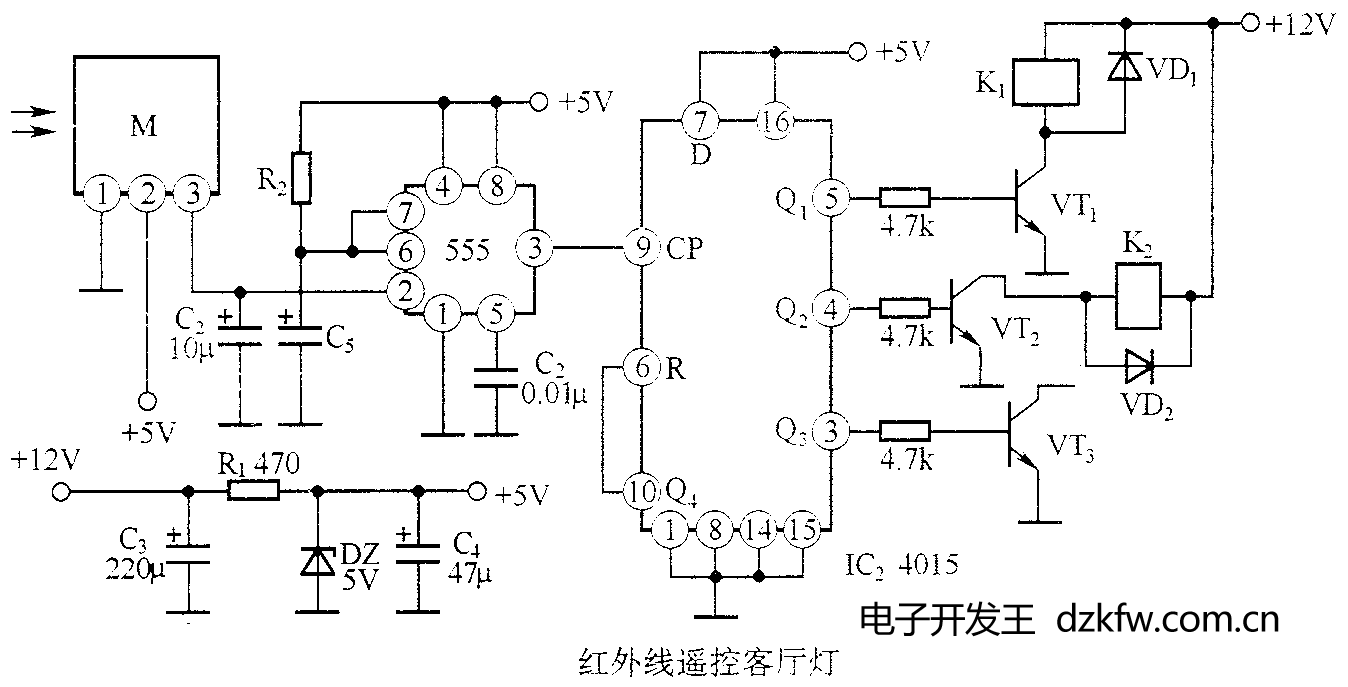

  如图所示电路,是利用其他家电的遥控器来遥控开灯的。
  M为40KHZ一体化红外线接收头。接收到红外遥控器发射的信号后,经内部处理,还原出串行数据信号。串行数据的第1个脉冲的下降沿作用于单稳电路555,555进入暂稳态,③脚输出高电平,输出高电平时间(暂稳时间)由R2、C5决定。因此,每按一次发射键,555只输出一次高电平。
  IC2为移位寄存器,数据输入D=1(接+5V),第1次按发射键(任意键),CP=1,D=1被移入第1个寄存单元,Q1=1,VT1饱和,J1接通第1组灯泡;第2次按发射键,D=1再次被移入,Q1=Q2=1,VT1、VT2均饱和导通,第1、2组灯均亮。同理,第3次发射时,3组灯均亮。第4次发射时,Q4=1,IC2立即复位,Q1~Q3=000,灯全部熄灭。若要控制更多组灯,可启用4015内部的第2寄存器,并把R端改接到第2个寄存器的相应输出端上。

Tags:红外线遥控,客厅灯,电路图
