墙壁网线插座接法详细图解

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下：

　　1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。







A    橙白        蓝白                                                    B   绿白           蓝白
橙            蓝                                                            绿              蓝
综白         绿白                                                         综白           橙白
综            绿                                                            综               橙

插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法：

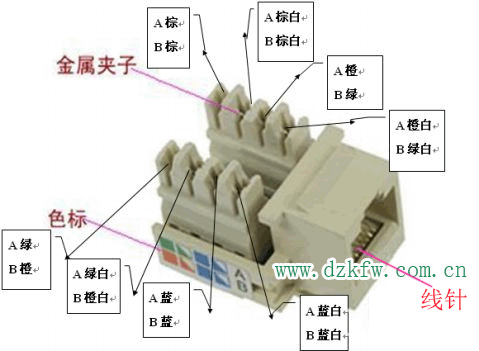

请看下面这个示意图~





答案： 按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。

这样就可以了，然后有电脑测试一下，基本上就可以了

网线模块制作 几种网线的水晶头接法图解

我按了这普通 “正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问 他怎么搞的，他说要相反就通了...没什么注明的。。单单一个模块的(空白的，生产商也太简便了一点吧)。。。我晕了，大家以后要买网线模块就买以下介绍 的这种哈（这种是比较正规的）。哈哈

网线模块制作开始：

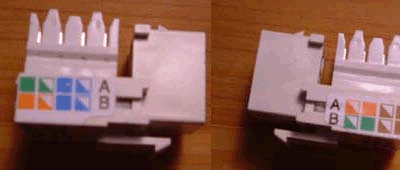

先来认识一下网线模块，这个就是装在家里网线插座后面的模块 ，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

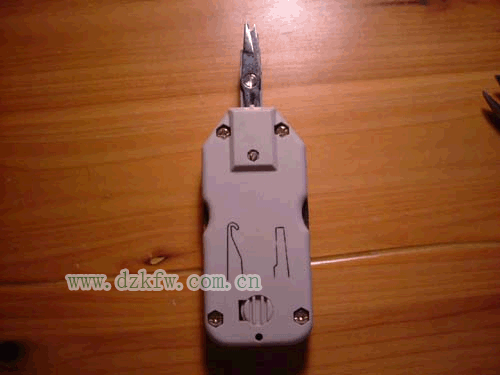

再来认识一下打线的工具：

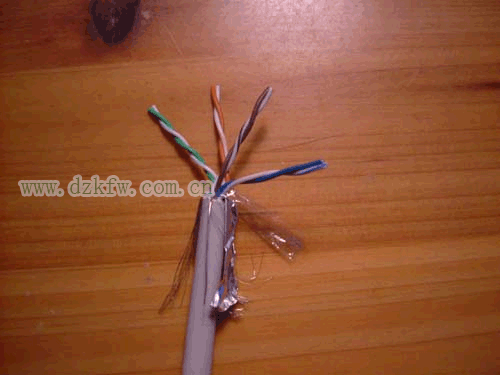

下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

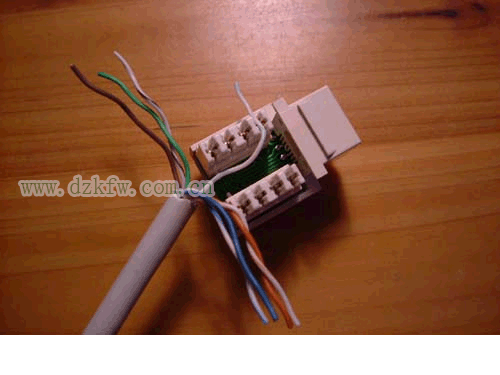

将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：

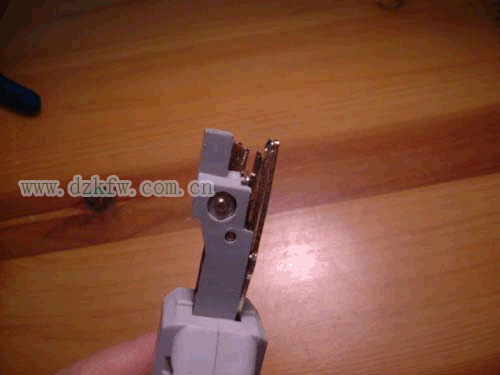

在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。

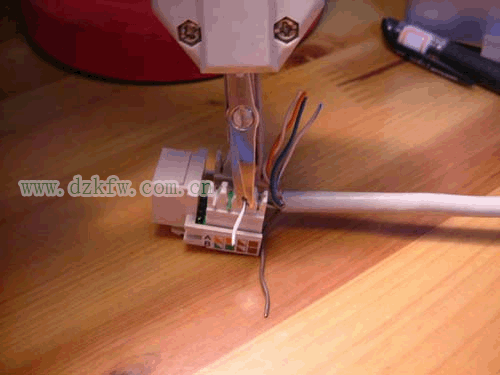

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

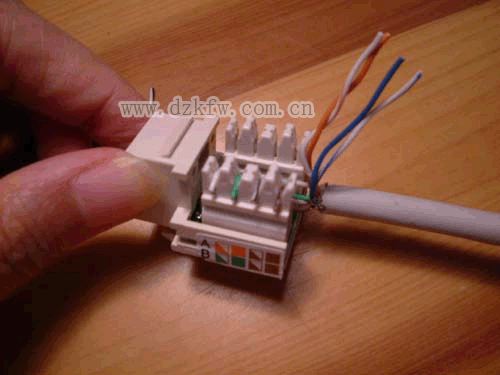

将其他的线都按照一样的方式打好



所有的线都打好后就可以将模块装到86盒面板上了

1）一一对应接法。即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

　　（2）1－3、2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6 脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对 应即可。这种排列做出来的通常称之为“交叉线.

例如，当线的一端从左到右的芯线顺序依次为：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，
另一端从左到右的芯线顺序则应当依次为：
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！

（3）100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的，

具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，

从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。



EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4 RJ-45对双绞线的规定如下：

　　1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
