笔记本电脑改用蓄电池供电,Linear regulator

作者:佚名    文章来源:本站原创    点击数:1535    更新时间:2016-1-13

笔记本蓄电池供电电路

   采用交流供电的笔记本电脑很容易遭受雷击。为了安全起见,在雷雨天,不得不经常对电脑实施关机,拔去电源插头。频繁开关不但麻烦,而且会缩短电脑的使用寿命,还有可能使数据丢失。
    若将电脑改为用铅酸蓄电池供电,则该难题可迎刃而解。

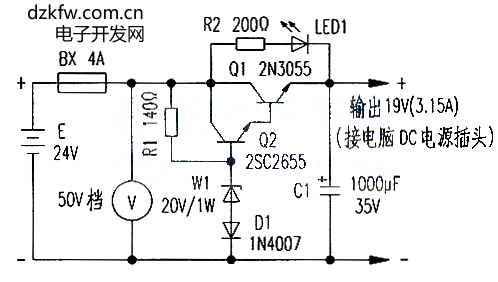

    图1,所示为由蓄电池供电的电路原理图。
    原机配置的交流电供电系统,其整流、稳压输出电压为DC19V(3.15A);现改为用两只12V 20Ah的免维护蓄电池串接成24V 20Ah的蓄电池E供电.须加接如图1所示稳压电路方能接入电脑。
  原理:在图1中,24v 的电压一路经BX加到Q1集电极;另一路经R1、W1、D1,Q2、Q1组成的稳压电路稳压后使Q2、Q1相继导通,并从Q1发射极输出一个稳定的19v(3.15A)电压,替代原来的交流稳压电源,向电脑供电。
  其中,Q1、Q2接成达林顿管;C1为滤波电容,LED1为工作指示灯,当电脑正常工作时,LED1发光;V为只量程50V的直流电压表。
    电路正常工作时,Q1的功耗为16W.故给该管加1块10cmx10cm×0.3cm的铝散热片。
    使用过程中.注意观察电压表V的指示数,当电压降至21V时,应及时对E补充电。
