单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.
对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.

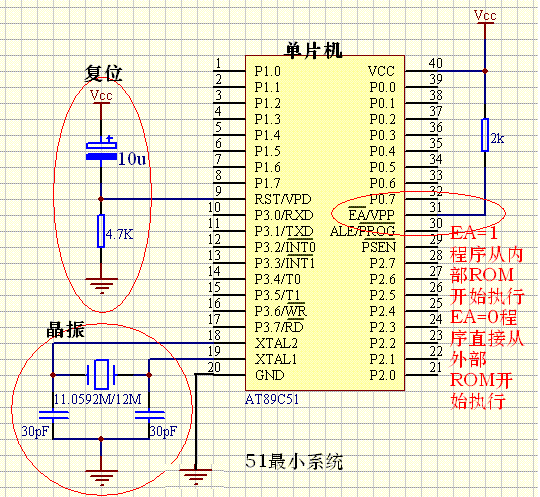

下面给出一个51单片机的最小系统电路图.



说明

复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐C 取10u,R取8.2K.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.

晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)

单片机:一片AT89S51/52或其他51系列兼容单片机

特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.

因此可以看出,其实要熟悉51单片机的40个引脚功能也很容易:
总共40个脚,电源用2个(Vcc和GND),晶振用2个,复位1个,EA/Vpp用1个,剩下还有34个.29脚PSEN,30脚ALE为外扩数据/程序存储器时才有特定用处,一般情况下不用考虑,这样,就只剩下32个引脚,对于初学者,这32个引脚就是要经常跟它们打交道的了.它们是:
P0端口P0.0~P0.7共8个
P1端口P1.0~P1.7共8个
P2端口P02.0~P2.7共8个
P3端口P3.0~P3.7共8个
