单片机录放音电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-2-23

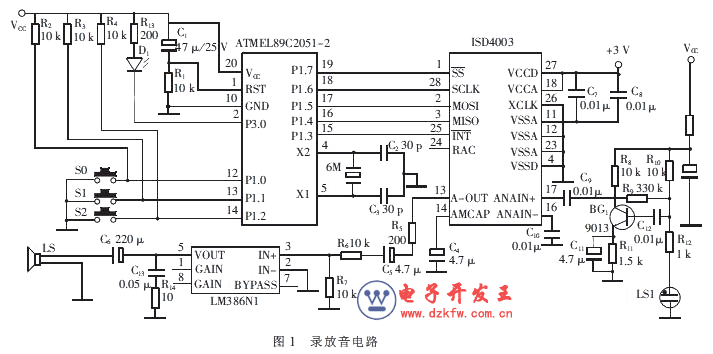

工作原理:利用单片机AT89C2051做为主控单元,如图所示。按下“S0”键,当看到接在P3.0口的发光二极管发光后,录入第1段语音;按“S1”键,接在P3.0口
的发光二极管灭,第一段语音录音停止;如再录音可重复上面的动作,直到录完N段为止。

单片机录放音电路图,录音电路图
最后按“S2”键,从第N段到第1段逆序(也可顺序)放音,可以校验录音正确与否。语音信号的输入主要以三极管9013和驻极体传声器为核心的放大电路组成。录音时,用ANAIN+端录音的音质最佳,失真最小。输出端选用音频功率放大器lm386输出功率300mW左右(电源电压为+5V时)。由于ISD4003系列器件
的直接扬声器驱动功率为12.5mW,其输出信号经电阻衰减后再加到LM386的输入端,否则电压摆动会导致LM386失真。
