NE555制作悦耳的门铃,NE555 doorbell

关键字：NE555,门铃电路图

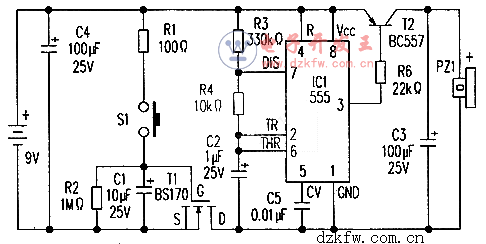

这里推荐一款悦耳的门铃电路。电路中555定时器芯片(IC1)连接成多谐振荡器．其输出为低时持续7ms，输出为高时持续235ms。当IC1输出变低时．晶体管T2导通，使蜂鸣器激活，蜂鸣器放声，并对电容C3充电。当输出变高时，铃声的声音强度逐渐消退。此过程反复进行．直至定时电路停止工作为止。

    定时电路工作过程如下：短促按压开关S1使电容C1经R1迅速充电。当C1两端的电压超过场效应晶体管T1的栅极门限电压时，T1开始导通，而且只要C1上的电荷使电压大于此门限电压．这种导通状态就会一直维持下去。如采用电路中所用的元件值，蜂鸣器大约鸣叫15秒，且其鸣叫声十分悦耳。这一时间足以让主人听到。
