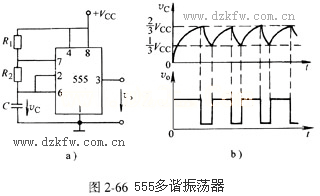

图2-66a是由555组件组成的多谐振荡器电路，R1、R2和C系外接元件。其工作原理如下：



 接通电源后，VCC经R1 R2给电容C充电。由于电容上电压不能突变，电源刚接通时υC<VCC／3，所以555内部比较器A1输出高电平，A2输出低电平，即RD=1，SD=0，基本RS触发器置1，输出端Q为高电平。此时Q=O，使内部放电管截止。
 当υC上升到大于Vcc／3时，RD=1，SD=1，基本RS触发器状态不变，即输出端Q仍为高电平，当VC上升到略大于2VCC／3时，Rn=0，SD=1，基本RS触发器置0，输出端Q为低电平。这时Q=1，使内部放电管饱合导通。于是电容C经R2和内部放电管放电，υc按指数规律减小。
  当υC下降略小于Vcc／3时，内部比较器A1输出高电平，A2输出低电平，基本RS触发器置1，输出高电平。这时，Q=0，内部放电管截止。于是C结束放电并重新开始充电。如此循环不止，输出端就得到一系列矩形脉冲，如图2-66b所示。
