555时基集成电路的特点和封装

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-5-2

常见的数字或模拟集成电路型号的阿拉伯数字,仅表示其编号。而555时基集成电路的3个“5”,却有具体的内涵,故各生产厂家无例外地在型号中加以保留。这是困为在该集成基片上的基准电压电路是南三个误差极小的5kΩ电阻组成的,分压精度高。
  555电路大量应用于电子控制、电子检测、仪器仪表、家用电器、音响报警、电子玩具等诸多方面。可用作振荡器、脉冲发生器、延时发生器、定时器、方波发生器、单稳志触发振荡器、双稳态多谐振荡器、自由多谐振荡器、锯齿波产生器、脉宽调制器、脉位调制器等等。
  555时基电路之所以得到这样广泛的应用,在于它具有如下几个特点
  (1) 555在电路结构上是由模拟电路和数字电路组合而成,它将模拟功能与逻辑功能兼容为一体,能够产生精确的时间延迟和振荡。它拓宽了模拟集成电路的应用范同。
  (2)该电路采用单电源。双极型555的电压范围为4.5V~15V;而CMOS型的电源适应范围更宽,为2V~18V。这样,它就可以和模拟运算放大器和TTL或CMOS数字电路共用一个电源。
  (3) 555可独立构成个定时电路,且定时精度高。
  (4) 555的最大输出电流选200mA,带负载能力强。可直接驱动小电机、喇叭、继电器等负载。

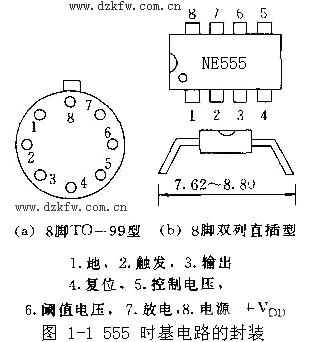

  555时基集成块的封装外形图般有两种,一种是做成8脚圆形TO-99型如图i-l(a)所示;另种是8脚双列直插式封装,如图i-l(b)所示。556双时基集成块内含两个相同的时基电路,其封装外形如图1一2所示,是双列直插14脚封装。

555时基集成电路的特点和封装
  CMOS型555/556时基集成块与双极型的555/556管脚排列完全相同,国产型号的555/556与国外产品的管脚排列也致,易于互换。

双极型的555/556管脚排列
