常用倾角传感器的原理是怎样的

作者:佚名    文章来源:本站原创    点击数:1836    更新时间:2023-02-11

倾角传感器又称作倾斜仪、测斜仪、水平仪、倾角计,常用于系统的水平角度变化测量,此类传感器过去只是简单的水泡水平仪,随着自动化和电子测量技术的发展,倾角传感器的种类也逐渐增多,从工作原理上可分为“固体摆”式、“液体摆”式、“气体摆”三种倾角传感器,下面我们了解一下它们的工作原理。

1、固体摆式倾角传感器

固体摆式倾角传感器

如图所示,其由摆锤、摆线、支架组成,摆锤受重力G和摆拉力T的作用,其合外力

F =G sinθ=mg sinθ

式中的θ为摆线与垂直方向的夹角。在小角度范围内测量时,可以认为F与θ成线性关系。如应变式倾角传感器就是基于此原理。

固体摆在设计中广泛采用力平衡式伺服系统,如图所示,其由摆锤、摆线、支架组成, 摆锤受重力G和摆拉力T的作用,其合外力F =G sinθ=mg sinθ。其中,θ为摆线与垂直方向的夹角。在小角度范围内测量时,可以认为F与θ成线性关系,应变式倾角传感器就基于此原理。

2、液体摆式倾角传感器

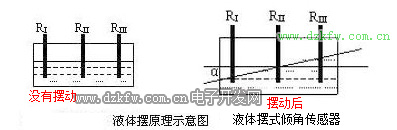

液体摆的结构原理是在玻璃壳体内装有导电液,并有三根铂电极和外部相连接,三根电极相互平行且间距相等,如图所示。当壳体水平时,电极插入导电液的深度相同。如果在两根电极之间加上幅值相等的交流电压时,电极之间会形成离子电流,两根电极之间的液体相当于两个电阻RI和RIII。若液体摆水平时,则RI=RIII。

当玻璃壳体倾斜时,电极间的导电液不相等,三根电极浸入液体的深度也发生变化,但中间电极浸入深度基本保持不变。左边电极浸入深度小,则导电液减少,导电的离子数减少,电阻RI增大,相对极则导电液增加,导电的离子数增加,而使电阻RIII 减少,即RI>RIII。反之,若倾斜方向相反,则RI<RIII。

液体摆式倾角传感器

在液体摆的应用中也有根据液体位置变化引起应变片的变化,从而引起输出电信号变化而感知倾角的变化。在实用中除此类型外,还有在电解质溶液中留下一气泡,当装置倾斜时气泡会运动使电容发生变化而感应出倾角的“液体摆”。

3、气体摆式倾角传感器

“气体摆”式惯性元件由密闭腔体、气体和热线组成,当腔体所在平面相对水平面倾斜或腔体受到加速度的作用时,热线的阻值发生变化,并且热线阻值的变化是角度q或加速度的函数,因而也具有摆的效应。其中热线阻值的变化是气体与热线之间的能量交换引起的。

“气体摆”式惯性器件的敏感机理基于密闭腔体中的能量传递,在密闭腔体中有气体和热线,热线是唯一的热源。当装置通电时,对气体加热。在热线能量交换中对流是主要形式。

气体摆式倾角传感器原理示意图

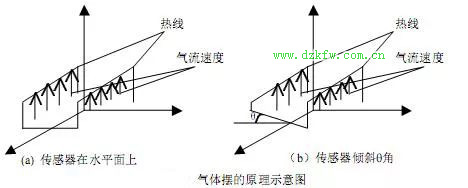

气体摆式检测器件的核心敏感元件为热线。电流流过热线,热线产生热量,使热线保持一定的温度。热线的温度高于它周围气体的温度,动能增加,所以气体向上流动。在平衡状态时,如图4(a)所示,热线处于同一水平面上,上升气流穿过它们的速度相同,即V1=V1′,这时,气流对热线的影响相同,由式(7)可知,流过热线的电流也相同,电桥平衡。当密闭腔体倾斜时,热线相对水平面的高度发生了变化,如图4(b)所示,因为密闭腔体中气体的流动是连续的,所以热气流在向上运动的过程中,依次经过下部和上部的热线。若忽略气体上升过程中克服重力的能量损失,则穿过上部热线的气流已经与下部热线的产生热交换,使穿过两根热线时的气流速度不同,这时V2¢>V2,因此流过两根热线的电流也会发生相应的变化,所以电桥失去平衡,输出一个电信号。倾斜角度不同,输出的电信号也不同。

固、液、气体摆性能比较

就基于固体摆、液体摆及气体摆原理研制的倾角传感器而言,它们各有所长。在重力场中,固体摆的敏感质量是摆锤质量,液体摆的敏感质量是电解液,而气体摆的敏感质量是气体。气体是密封腔体内的唯一运动体,它的质量较小,在大冲击或高过载时产生的惯性力也很小,所以具有较强的抗振动或冲击能力。但气体运动控制较为复杂,影响其运动的因素较多,其精度无法达到军用武器系统的要求。

固体摆倾角传感器有明确的摆长和摆心,其机理基本上与加速度传感器相同。在实用中产品类型较多如电磁摆式,其产品测量范围、精度及抗过载能力较高,在武器系统中应用也较为广泛。液体摆倾角传感器介于两者之间,但系统稳定,在高精度系统中,应用较为广泛,且国内外产品多为此类。目前,倾角传感器成为桥梁架设、铁路铺设、土木工程、石油钻井、航空航海、工业自动化、智能平台、机械加工等领域不可缺少的重要测量工具。

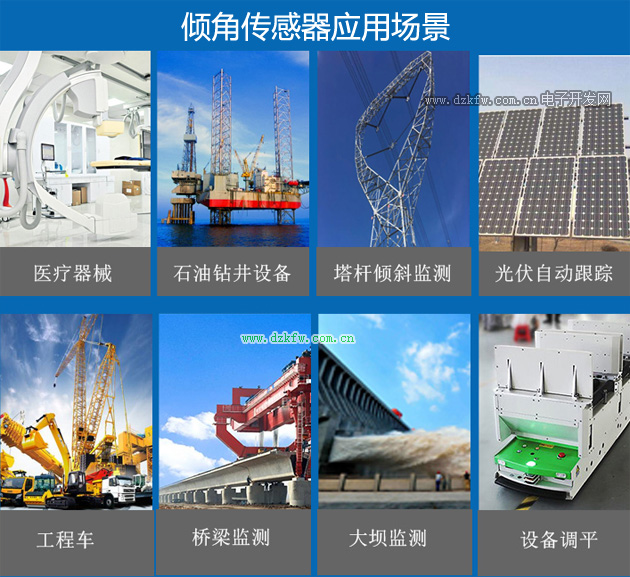

倾角传感器的应用场景

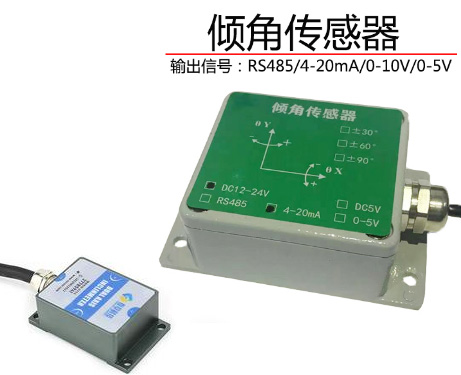

倾角传感器的外形




Tags:倾角传感器,传感器
