ICL7107引脚图及引脚功能介绍

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-5-14
V+和V-分别为电源的正极和负极,
au-gu,aT-gT,aH-gH:分别为个位、十位、百位笔画的驱动信号,依次接个位、十位、百位LED显示器的相应笔画电极。
Bck:千位笔画驱动信号。接千位LEO显示器的相应的笔画电极。
PM:液晶显示器背面公共电极的驱动端,简称背电极。
Oscl-OSc3 :时钟振荡器的引出端,外接阻容或石英晶体组成的振荡器。第38脚至第40脚电容量的选择是根据下列公式来决定:

Fosl = 0.45/RC

COM :模拟信号公共端,简称“模拟地”,使 用时一般与输入信号的负端以及基准电压的负极相连。
TEST :测试端,该端经过500欧姆电阻接至逻辑电路的公共地,故也称“逻辑地”或“数字地”。
VREF+ VREF- :基准电压正负端。
CREF:外接基准电容端。
INT:27是一个积分电容器,必须选择温度系数小不致使积分器的输入电压产生漂移现象的元件
IN+和IN- :模拟量输入端,分别接输入信号的正端和负端。
AZ:积分器和比较器的反向输入端,接自动调零电容CAz 。如果应用在200mV满刻度的场合是使用0.47μF,而2V满刻度是0.047μF。
BUF:缓冲放大器输出端,接积分电阻Rint。其输出级的无功电流( idling current )是100μA,而缓冲器与积分器能够供给20μA的驱动电流,从此脚接一个Rint至积分电容器,其值在满刻度200mV时选用47K,而2V满刻度则使用470K。

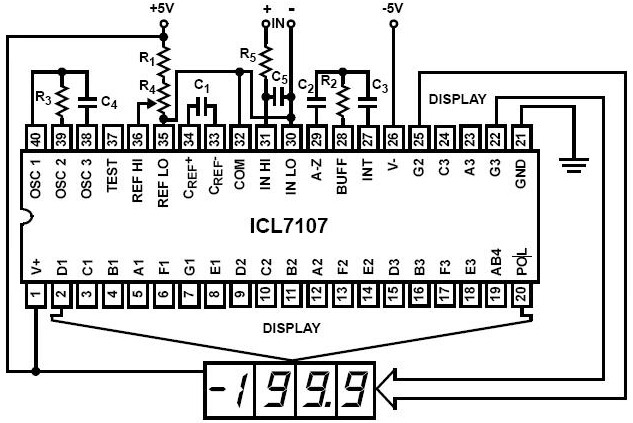

ICL7107的引脚图及引脚功能,简单电压表制作

                         图1 ICL7107的引脚图及典型电路。
