数字钟60HZ时基电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-05-03

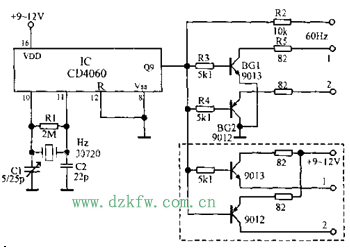

数字钟标准60HZ时基电路如下图所示,CD4060是14位二进制串行计数器/振荡分频器。振荡器与外接晶体有R1、C1、C2构成30720Hz振荡电路;另一部分为14级分频器。用前9级分频器,其分频数为512。振荡器的输出经分频后得到标准的60Hz信号从Q9输出,作为数字钟电路的标准时基信号。BG1、BG2构成60Hz信号同步开关,在60Hz信号的作用下,BG1、BG2交替导通,BG1集电极和BG2的发射极分别接双阴型显示屏的阴1和阴2脚上,保证了双阴型动态显示屏的正常工作。这部分电路适用于LM8560、TMS3450等一类数字钟集成电路。若时基电路用于MM5456等一类数字钟集成电路,由于其配套为双阳极型显示屏,可以把信号同步开关电路改为虚线框内的形式。若时基电路用于LM8361、MHZ7317等一类的数字集成电路,由于其配套为单阴型显示屏,所以其信号同步开关可以省略。

数字钟60HZ时基电路图

Tags:60HZ,时基电路,数字钟
