对数和反对数运算电路

作者：佚名文章来源：本站原创点击数：1725 更新时间：2018-02-05

1. 对数运算电路

利用PN结的指数特性实现对数运

算

BJT的发射结有

当，

利用虚短和虚断，电路有

其中，IES 是发射结反向饱和电流，vO是vS的对数运算。

注意：vS必须大于零，电路的输出电压幅值小于0.7伏

2. 反对数运算电路

利用虚短和虚断，电路有

vO是vS的反对数运算（指数运算）

要求(vs为正值)

以上两个电路温漂很严重，实际电路都有温度补偿电路。

*3. 模拟乘法器

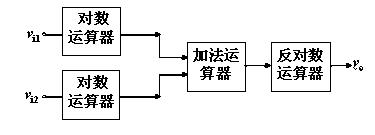

(1)乘法电路可用对数和反对数电路获得

(2)变跨导式模拟乘法器
