一、原理概述

　　大家知道CPU工作时温度越低越好。很多文章都谈到CPU散热是否良好是超频能否成功的一个关键因素。一般通过用大风扇、涂导热硅脂等来改善CPU的散热条件，但这些方法都不可能使CPU的温度低于室温。

　　这里谈到的半导体制冷器是根据热电效应技术的特点，采用特殊半导体材料热电堆来制冷，能够将电能直接转换为热能，效率较高。一般CPU的发热功率小于30W，而制冷器的功率则大于50W，如果散热良好，它完全可能使CPU工作在接近0℃甚至0℃以下。

半导体制冷器的核心原理是基于珀尔帖效应（帕尔帖效应），通过直流电流方向控制半导体材料接点处的吸热与放热过程，从而实现制冷或制热功能。‌

‌工作原理

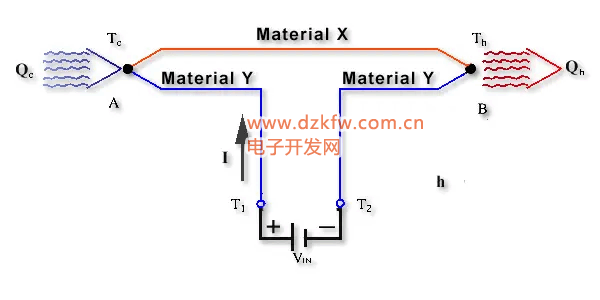

半导体制冷器的制冷与制热功能依赖于‌珀尔帖效应‌，即当直流电通过两种不同半导体材料（N型和P型）组成的电偶时，接点处发生热量转移现象：

‌冷端与热端形成‌：电流方向决定了吸热和放热的位置。例如，电流从N型半导体流向P型半导体的接点会吸热（冷端），反向则放热（热端）。

‌双向温控能力‌：通过反转电流极性，可切换冷热端位置，实现制冷或制热模式的灵活转换



　　半导体制冷器的用途很多 ，可用于制作便携冷藏/保温箱、冷热饮水机等。也用于电子器件的散热。目前制冷器所采用的半导体材料最主要为碲化铋，加入不纯物经过特殊处理而成 N 型或 P 型半导体温差元件。以市面常见的TEC1-12605为例，其 额定电压为：12v， 额定电流为5A，最大温差可达60摄氏度，外型尺寸为4 X 4 X 0.４Cm，重约25克。它的工作特点是一面制冷而一面发热。

　　接通直流电源后，电子由负极(-)出发，首先经过 P 型半导体，在此吸收热量，到了 N 型半导体，又将热量放出， 每经过一个NP 模组，就有热量由一边被送到另外一边，造成温差，从而形成冷热端。



　　下图是一个致冷器的典型结构，由许多 N 型和 P 型半极体之颗粒互相排列而成， 而 N P 之间以一般的导体相连接而成一完整线路，通常是铜、铝或其他金属导体，最后用两片陶瓷片像汉堡包一样夹起来。



二、安装使用

　　制冷片的安装及使用很简单。在安装前，最好准备一点导热硅脂，然后，找一节干电池，接在制冷器两根引线上，就可感到一端明显发凉而另一端发热，记住引线的极性并确定好制冷器的冷、热端。

　　正式安装时，在制冷器两端均匀涂上导热硅脂，在CPU与散热器之间插入制冷片，请注意先试好的冷热面方向，冷面贴着CPU，热面与强力的(功率越高越好)散热片接触。然后想法固定好三者。要注意风扇的卡子不能太短，否则会很难固定。

　　固定好后，就可以给制冷片和风扇接上电源了(一定要注意极性)，如果你机箱电源功率小于230W，我劝你别接到机箱电源上，否则有可能因电源功率不足，造成电脑无法正常工作。推荐使用外接的 5V左右的电压，在此电压下制冷片的制冷量和冷热面温差都比较合适。


微机电源接线图

三、注意事项

１、注意热端的散热。

　　半导体制冷的热面温度不应超过60℃，否则就有损坏的可能。若在额定的工作电压（12V）下，一般的散热风扇根本无法为制冷片提供足够的散热能力，容易造成制冷片过热损坏。同时千万不要在无散热器的情况下为致冷器长时间通电，否则会造成致冷器内部过热而烧毁。

２、结露问题。

　　当半导体制冷片陶瓷表面的温度降至一定程度时，就很可能会产生结露现象，是否会“结露”与温度和湿度有关(即气象学中所谓“露点”的概念）。在电脑机箱中结露的情况是绝对不允许发生的。比较保险的方法是让半导体制冷器的冷面工作在20℃左右为宜；可以通过调整制冷片电压或散热片风扇转速来调节。

３、电脑电源功率问题。

　　制冷片的功耗可能高达60W，这样大的负载无疑有可能会让质量不好的计算机电源发生问题。尤其值得注意的是，计算机电源中提供的5V和12V电源的电流是不相同的，一般5V电源可提供20A以上的电流，而12V电源仅提供6A左右的电流。所以采用5V电压比较保险，也可以用外接稳压电源。

４、注意机箱的散热。

　　很显然，制冷片在降低CPU温度的同时，其热端的发热也相当大，可能导致机箱内温度升高，影响其他部件的工作。所以要注意机箱的散热，不妨在机箱内适当位置再加一个散热风扇。

　　５、别对制冷片的效果抱太大幻想。

　　必须说明，制冷片只是在一定程度上可以增强超频后CPU的稳定性，而并不能改变 CPU 原有的超频极限。由于制冷器比散热风扇昂贵许多，且在使用上有一定危险性和副作用，除非你愿意体验一种特别的感觉，在是否使用半导体制冷片的问题上一定要三思。

　　　　　　　　　　　

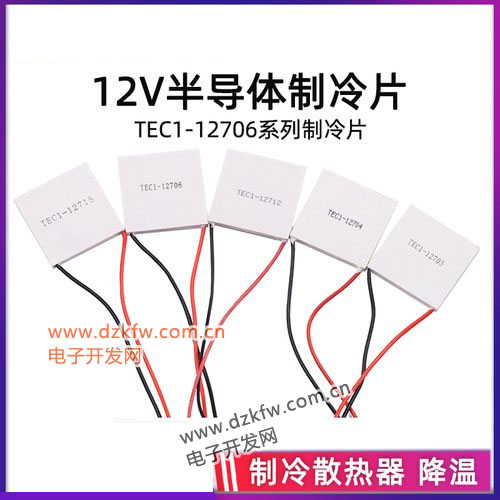

产品外观

型号：TEC1-12705 额定电压：12v 额定电流：5A 最大温差：70摄氏度 尺寸：40 X 40 X 3.5mm
适用于Socket 7及Socket 370的CPU。Slot 1的CPU也可以用，但安装起来比较麻烦，不推荐使用。
