【实验】电压比较器、方波三角波发生器与压控振荡器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-16

电压比较器、方波三角波发生器与压控振荡器
一、目的:
1、 对电压比较器的理解,学习阈值电压的测量方法。
2、 握集成运放在波形发生器值的应用,学习频率的测量方法。
3、 解压控振荡器工作原理。
二、习要求:
1、 真阅读本实验的实验原理及教材中的有关内容,熟悉滞迴比较器、方波-三角波
发生器及压控振荡器的工作原理。
2、 给定的图8-3 所示电路中,计算为0 =4V 时,输出发生跳变时的输入电压。 U

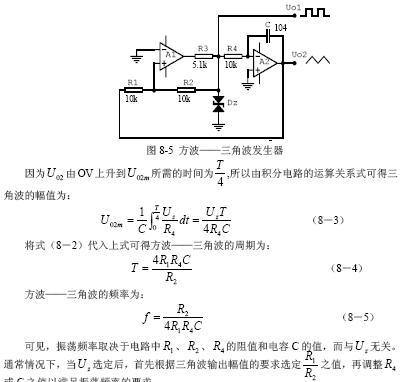

3、 图8-5 所给电路参数,设U V ,计算三角波的幅值及频率。 z = ±4
4、 图8-6 所给电路参数,设运放的饱和电压V V osat = 10 ,按表11 给定的值,
计算频率f。
I U
三、实验原理和实验电路
1、 电压比较器是使输入的模拟电压与参考电压相比较,当集成运放两个
输入端电位相等时,输出电压就发生跳变。
I U R U
图8-1 简单电压比较器

电平跳变为低电平,或由低电平跳变为高电平,所以比较器中的运放工作在非线性区。

输出发生跳变的临界条件是U+=U-,使输出发生跳变时对应的输入值称为阈值电压,用
符号UTH表示。

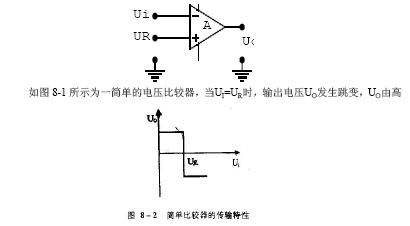

图8-1 所示电压比较器的传输特性如图8-2 所示。
电压比较器是测量电路、自动控制系统、信号处理和波形发生器等电路中常用的
基本单元。
简单比较器是具有灵敏度高,电路结构简单等特点,但是它的抗干扰能力差,若
输入信号在阈值附近变化,输出将反复发生跳变。
滞回比较器有两个阈值电压,只要干扰不超过两个阈值电压之差,输出就不会来

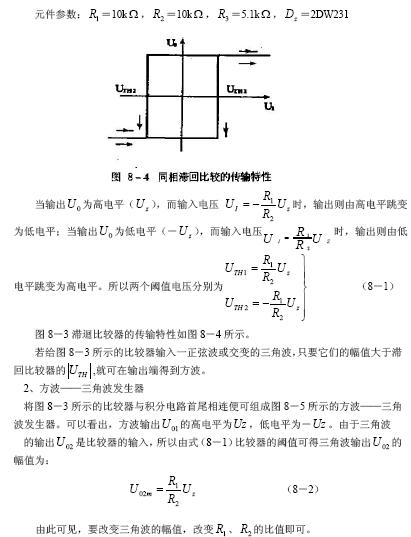

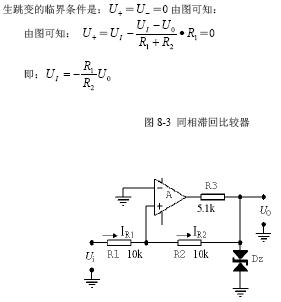

回变化。图8-3 所示为一滞回比较器,由于运放的反相输入接地,所以比较器输出发

或C之值以满足振荡频率的要求。

3、压控振荡器

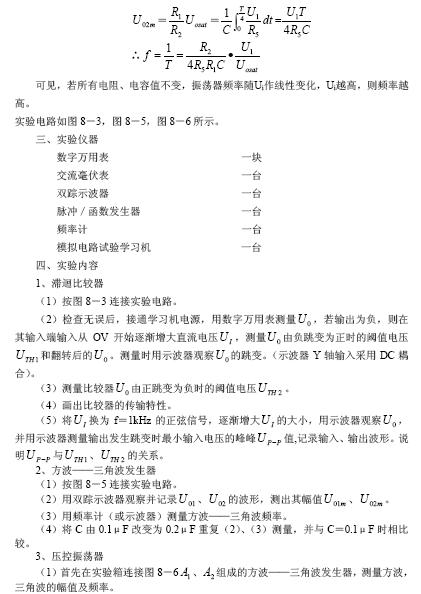

(2)再在实验箱的面包板上连接图8-6 中的分压电路,反相器和开关二极管、
1 D
2 D
μA741 引脚功能见图8-7。
(3)检查无误后接通电源,按表8-1 改变输入电压,测量输出的三角波的频
率。并用示波器观察波形幅度,当改变时,三角波的幅度是否变化。
I U
I U表8-1

五、 实验报告要求1、整理实验数据和测量结果。
1、整理实验数据和测量结果。
2、按实验数据在坐标纸上画出压控振荡器02 的振荡频率与的关系曲线。 U I U
3、将测量值与计算值相比较,分析误差的主要原因。

Tags:电压比较器,压控振荡器,发生器
