伏安法测电阻怎么选择量程,建议选量程小的滑动变阻器

作者:佚名    文章来源:本站原创    点击数:3319    更新时间:2022-09-12

在使用伏安法来测量电阻时,注意量程的选择,过大或过小均会影响测量结果的准确性,无论是测量电阻两端电压,还是测量电源电功率,尽量选择量程较小的滑动变阻器。

伏安法测电阻量程选择

1、测量电阻两端电压

在用伏安法测电阻时,电压表测出的结果为电阻两端的电压,并不是电源两端电压,无论电源由几节电池组成,均可以通过滑动变阻器的调节作用,将待测电阻两端的电压调节到3V以下。

实验:接通电路前,是否先把滑动变阻调节到使测量电路两端电压最小的位置?

即使选用量程较小,也不用担心电压表被烧毁。

测量电阻在常温下的阻值,尽量让待测电阻工作在较低电压下,当电压过大时,温度明显升高,电阻阻值会出现明显变化。

伏安法测电阻的实验

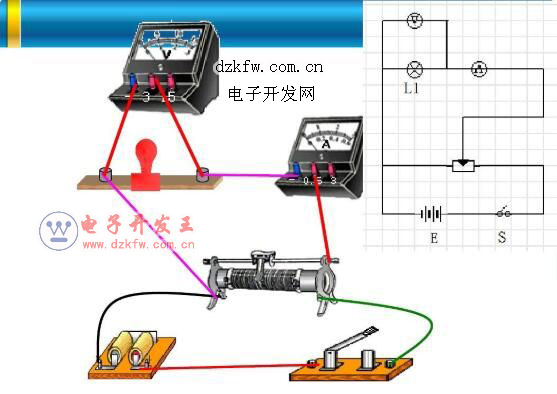

参考图:伏安法测量电阻

2、测量电源电功率

测电源电功率时,测量目标为电源两端电压和电路中的总电流。

如果电源电压为3.8V,只能选择0-15V的量程;如果用3V量程,实际电压已超过量程,电压表可能被损坏。

采用“伏安法”测电阻时,需要用电压表和电流表分别多次测量出待测电阻两端的电压和通过待测电阻的电流,再根据公式R=U/I分别计算每次实验的电阻值。

在实验过程中,需要多次通过调节滑动变阻器的滑片,以改变电压表和电流表的示数。

(1)在调节滑动变阻器的滑片改变电压表和电流表的示数时,如果滑动变阻器的量程比较大,那么滑动变阻器的电阻丝单位长度上的电阻就比较大,即便只轻微调节滑动变阻器的滑片,也会造成电压表和电流表的示数的较大变化,难以准确控制电压表和电流表示数,不便于实验操作。

(2)在调节滑动变阻器的滑片改变电压表和电流表的示数时,如果滑动变阻器的量程比较大,那么滑动变阻器上分压就会比较大,并且通过滑动变阻器的电流比较小,进而造成待测电阻分压比较小,通过待测电阻的电流也比较小,从而使电压表和电流表的示数都不明显,不便于读数与计算电阻值。

因此,第一条为便于精准控制电压表和电流表示数,第二条为使电压表和电流表示数较明显、便于读数和计算电阻值,在用“伏安法”测电阻的实验中,尽量选择量程较小的滑动变阻器。

以上就是伏安法测电阻时量程的选择要求,以及伏安法测量电阻时的注意事项,希望对大家有所帮助。
