随着5G时代的来临，天线已逐渐开始出现在我们的日常生活中，为我们带来良好的网络体验，但对于部分小白来说，天线有诸多原理难以理清，今天我们整理通信天线所有的原理，务必让大家搞懂。

一般来说，天线的作用主要有两种，一是将传输线中的高频电磁能转成自由空间的电磁波；二是将自由空间中的电磁波转化为传输线中的高频电磁能。

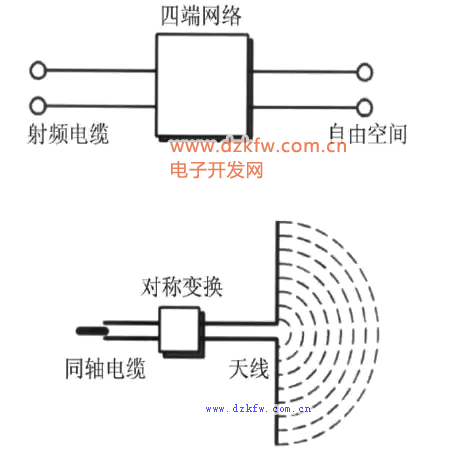

天线可视为一个四端网络，具体如下：

天线的发射和接收原理是无线通信的核心基础，其本质是通过电磁波的转换实现信号的传输与接收。以下是天线发射和接收原理的详细解析：‌

1. 天线发射原理

天线的发射过程是将电信号转换为电磁波并向空间辐射的过程，具体步骤如下：

• ‌电信号输入‌：发射机产生的高频电流通过馈线传输到天线。
• ‌电磁波生成‌：电流在天线导体中流动时，会在周围产生变化的电场和磁场。根据麦克斯韦电磁理论，变化的电场和磁场相互激发，形成电磁波。
• ‌电磁波辐射‌：电磁波从天线向外传播，其辐射特性取决于天线的形状、尺寸和频率。例如，偶极子天线在垂直于其轴线的方向上辐射最强。

2. 天线接收原理

天线的接收过程是将空间中的电磁波转换为电信号的过程，具体步骤如下：

• ‌电磁波感应‌：当电磁波传播到天线附近时，其电场会在天线导体中感应出高频电流。
• ‌电信号输出‌：感应出的电流通过馈线传输到接收机，经过放大和解调等处理，最终还原出原始信息（如声音、图像等）。
• ‌匹配与效率‌：天线的接收效率与其尺寸和电磁波波长的匹配程度密切相关。通常，当天线长度为波长的1/4或1/2时，接收效果最佳。

3. 天线设计与电磁波的关系

• ‌波长与尺寸‌：天线的物理尺寸通常与电磁波的波长成比例关系。例如，1/4波长和1/2波长的设计能够确保天线在特定频率下高效工作。
• ‌辐射模式‌：天线的形状和结构决定了电磁波的辐射方向性。例如，偶极子天线具有特定的辐射模式，而定向天线则通过反射器增强特定方向的信号。

4. 天线振子的作用

天线振子是天线的基本组成单元，其长度和形状直接影响电磁波的辐射和接收效率。例如，半波对称振子（长度为1/2波长）能够独立使用或作为抛物面天线的馈源。

5. 应用与优化

天线广泛应用于通信、广播、雷达、卫星等领域。为了提高性能，天线设计需要优化阻抗匹配、减少信号反射和损耗，并采用新型材料（如塑料振子）以降低成本和控制重量。

‌总结‌：天线的发射和接收原理基于电磁波的转换与传播，其设计与电磁波的波长、频率和辐射模式密切相关。通过优化天线结构和材料，可以实现更高效的信号传输与接收。

①辐射机理
导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关.如 图1.1 a 所示，如由于两导线的距离很近，且两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱。如果将两导线张开，如 图1.1 b 所示，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。当导线的长度L远小于波长时，导线的电流很小，辐射很微弱。

必须指出，当导线的长度 L 远小于波长 λ 时，辐射很微弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。
当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。通常将上述能产生显著辐射的直导线称为振子。

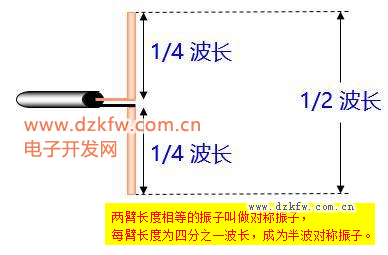

②半波振子
两臂长度相等的振子叫做对称振子，每臂长度为四分之一波长，成为半波对称振子。

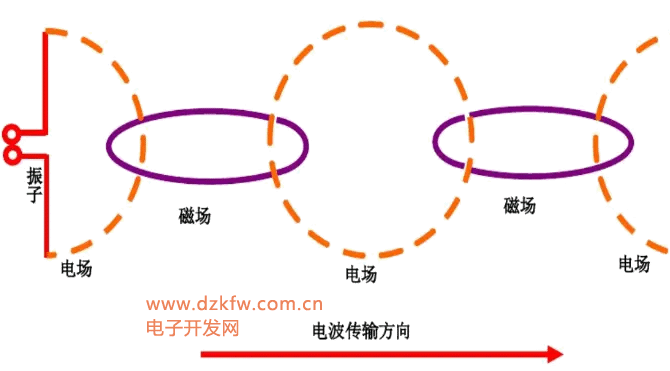

③电磁波传播

④天线方向性
天线的方向性是指天线向一定方向辐射电磁波的能力，对于接收天线而言，方向性表示天线对不同方向传来的电波所具有的的接受能力。天线的方向性的特性曲线通常用方向图表示。
方向图可用来说明天线在空间各个方向上所具有的的发射或接收电磁波的能力。
⑤全向辐射原理
一个单一的对称振子具有“面包圈”形的方向图。
在地平面上，为了把信号集中到所需要的地方，要求把“面包圈”压成偏平的，而对称振子组阵能够控制辐射能构成“偏平的面包圈”。

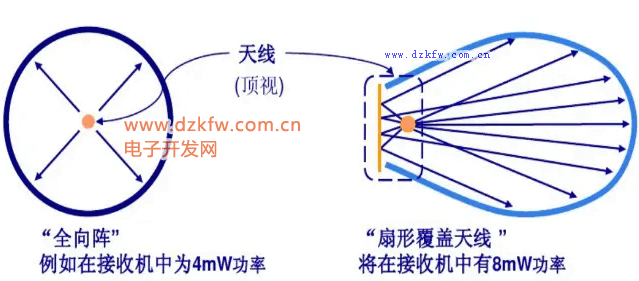

⑥定向辐射原理
反射板放在阵列的一边构成扇形覆盖天线。
