矿石收音机简介

　　矿石收音机是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机，它是最简单的无线电接收装置，主要用于中波公众无线电广播的接收。

　　矿石收音机优缺点

　　优点：

　　无需用电源，节能环保。

　　可以用来测试天线或地线的效率。

　　矿石机很有吸引力，可以用来引导初学者、小朋友进入无线电、广播及DIY的天地。

　　线路简单，容易制作。

　　接上功放机，可收听到最佳音质的AM广播。

　　缺点：

　　音量小

　　需要很长（五六米）的天线。还需要地线。

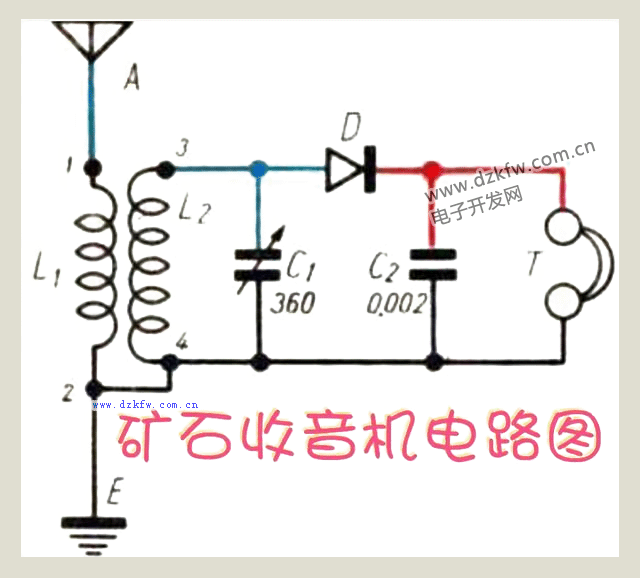

矿石收音机是采用具有单向导电性的矿石作为检波器件来对接收到的调幅广播信号进行检波，并通过高阻抗耳机来收听。其电路原理如下图所示。


上图中，A、E分别为天线和地线，可变电容C1与线圈L2组成一个谐振电路，调节C2，即可选择所要收听的电台。D就是检波用的矿石，C2为高频滤波电容，用以滤除检波后残留的高频成分。由于这种收音机没有低频放大电路，也不需电源，故其需要采用高阻抗耳机来收听，图中的T即为高阻抗耳机。

由于这种收音机所用的矿石检波器现在已很难买到，若想制作这种收音机，可以选用晶体管收音机里常用的2AP9锗检波二极管来代替矿石。该检波管的外形如上图所示，其为点接触型锗二极管，具有较小的正向压降，并且高频性能良好，最高工作频率可达100MHz。

若找不到2AP9检波管，亦可以采用现在较常用的锗检波管1N60来代替，该管的外形如上图所示，与常用的1N4148相似。

制作矿石收音机时，其天线可以用多股铜线制作，在房顶上固定一根一丈长的竹竿，将该铜线缠绕在竹竿上，铜线的一端与图1中线圈L1的①脚连接。地线可以用多股铜线缠绕在自来水管的铁管子上，同时将地线的一端与L1的②脚连接即可。
