专门的缺相保护装置多用在大型电机的启动运行电路中。
而对于大多数的中小型电机。只配备有短路和过负荷保护（如附图所示）。线路有短路故障时，空气断路器QF可以跳断，过负荷时，较大的电流可以使热继电器FR动作。从而使接触器KM线圈失电。起到保护作用。而当电机在运行过程中。由于某种原因导致缺相现象发生时，电机很快就会被烧毁。下面介绍一种较简单的电机缺相保护电路，与原线路连接方便，动作比较可靠。
一、工作原理

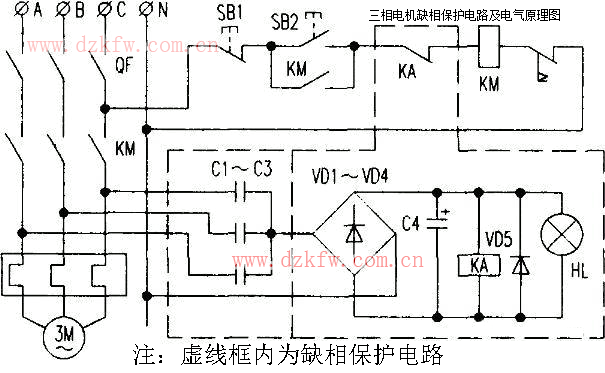

缺相保护电路如图中的虚线框内所示。从三相线路中。
每相通过电容各引出一根线。并接在一点。形成人为的中性点，线路正常时。中性点电压为零。如果某一相开路。则中性点电压升高，其与N线构成的桥式整流电路有电压输出，经电容C4滤波后。使中间继电器KA吸合。
KA有一组常闭触点串接在原来的接触器线圈回路中。KA吸合后，其常闭触点断开，接触器KM失电，电机停止工作，起到了保护作用。与此同时，指示灯HL发光。提示维修人员是缺相保护动作，加快维修人员检查和排除故障的速度。
二、元器件选择

Cl～C3：油浸纸电容器，1.5μF/630V；VDl～VD5：整流二极管1N4007：
C4：电解电容器1201μF/50V；
KA：DC24V小型中间继电器：
HL：24V的指永灯：
QF：空气断路器。根据电机容量大小选择：
KM：交流接触器。根据电机容量大小选择。线圈额定电压AC220V；FR：热继电器。根据电机容量大小选择。

三、注意事项

1.本装置的整流部分利用到系统的中性线（N线），所以要求系统三相负荷比较平衡才行，如果因系统三相负荷不均致使中性线电压升高，会造成装置的误动作。
2.本电路中从三相电源中的取出点应尽量靠近电机一侧，最起码也应接在接触器的出线侧。因为接触器触头接触不良也是断相的常见现象。
3.现在很多中间继电器上线圈本身就带有续流二极管（如欧姆龙继电器），则可省去二极管VD5。
