共模就是共同对地的干扰：

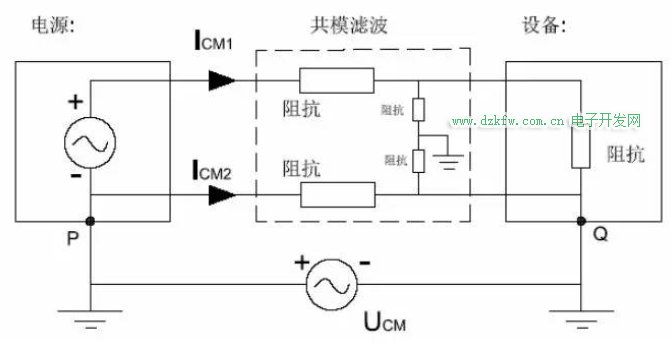

如图，我们可以看到共模的原理图。UPQ就是共模电压，ICM1ICM2就是共模电流。

ICM1ICM2大小不一定相同，方向相同。

共模干扰产生的原因很多。主要原因有以下几点：

1.电网串入共模干扰电压

2.辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰。

（原理是交变的磁场产生交变的电流，由于地线-零线回路面积与地线-火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同）

3.接地电压不一样。也就是说地电位差异引入共模干扰。

4.也包括设备内部电线对电源线的影响。

如何影响设备。

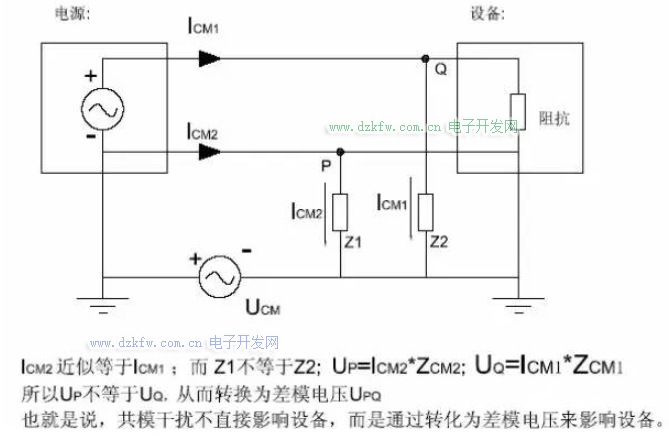

共模电压有时较大，特别是采用隔离性能差的配电供电室，变送器输出信号的共模电压普遍较高，有的可高达130V以上。共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏，这种共模干扰可为直流、亦可为交流。

如图

如何滤除共模干扰（共模线圈共模电容）

共模线圈

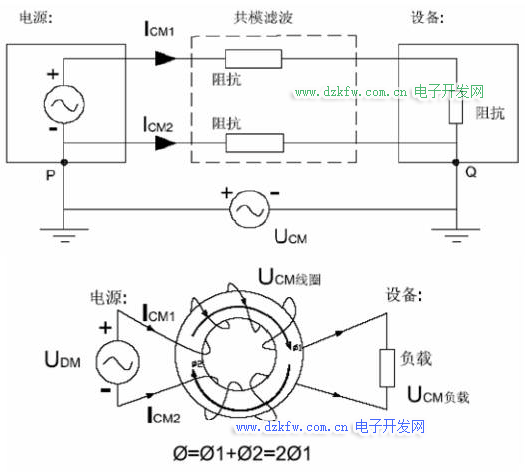

共模线圈和差模线圈原理比较类似，都是利用线圈高频时的高阻抗来衰减干扰信号。共模线圈和差模线圈绕线方法刚好相反（如图）。

因为差模线圈在滤除干扰的同时，还会一定程度的增加阻抗，而共模线圈对方向相反的电流基本不起作用，所以我们在能够满足特性的前提下，一般很少使用差模线圈。

文献一：这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响（和少量因漏感造成的阻尼）；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

文献二：我们了解电流定律，也知道电流产生磁通后，而且知道相同大小，相同圈数，不同方向的电流产生的磁通是会互相抵消，导致整个共模线圈对不同方向的电流不起作用，而仅仅让其通过；但对相同方向的电流所产生的磁通，因為磁通方向相同，磁通沒有抵消，故些共模线圈起着阻抗器的作用，压制了同方向的杂讯电流，达成抗电磁干扰的目的。

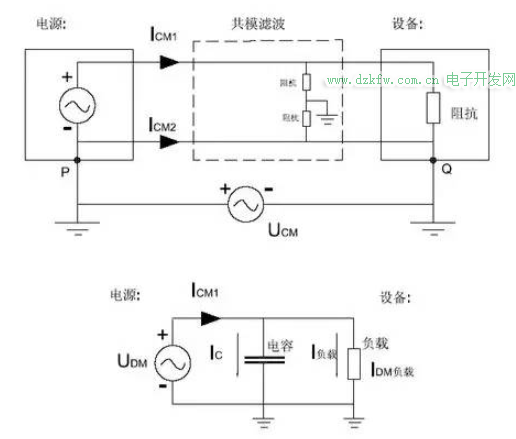

共模电容工作原理

共模电容的工作原理和差模电容的工作原理是一致的，

都是利用电容的高频低阻抗，使高频干扰信号短路，而低频时电路不受任何影响。

只是差模电容是两极之间短路。

而共模电容是线对地短路。3300pF1.6mm引脚共模电容谐振频率点为19.3MHz
