十个精细全波整流电路图讲解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-09-24

  图中精细全波整流电路的称谓,纯属自个命的名,仅仅为了差异;除非格外阐明,增益均按1方案。

十个精细全波整流电路图讲解
十个精细全波整流电路图讲解

  图1是最经典的电路,利益是能够在电阻R5上并联滤波电容。电阻匹配联络为R1=R2,R4=R5=2R3;能够通过更改R5来调度增益

  图2利益是匹配电阻少,只恳求R1=R2

  图3的利益是输入高阻抗,匹配电阻恳求R1=R2,R4=2R3

  图4的匹配电阻悉数持平,还能够通过改动电阻R1来改动增益。缺陷是在输入信号的负半周,A1的负反响由两路构成,其间一路是R5,另一路是由运放A2复合构成,也有复合运放的缺陷。

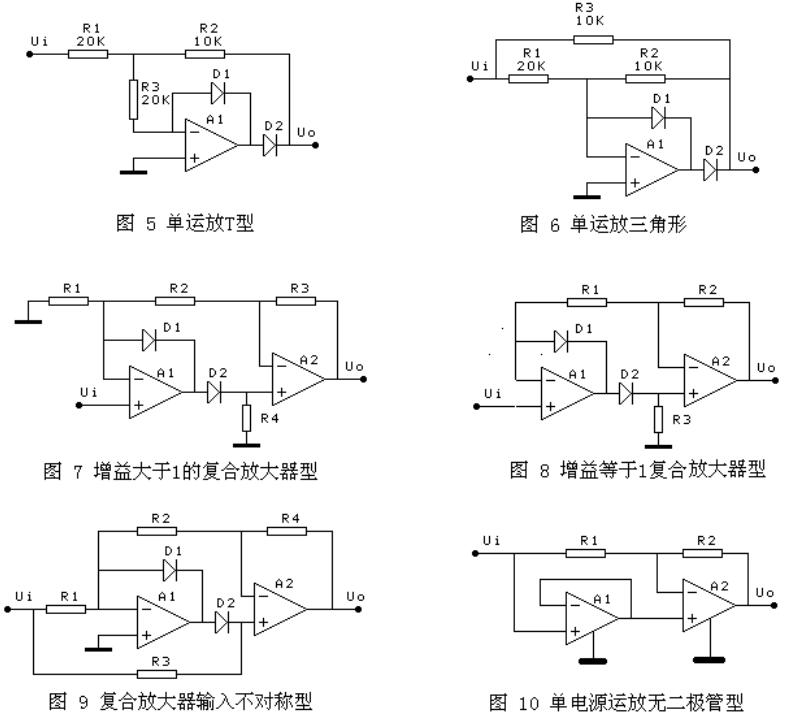

  图5和图6恳求R1=2R2=2R3,增益为1/2,缺陷是:当输入信号正半周时,输出阻抗比照高,能够在输出添加增益为2的同相拓宽器隔绝。别的一个缺陷是正半周和负半周的输入阻抗不持平,恳求输入信号的内阻疏忽不计

  图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;恳求正负半周增益的必定值持平,例如增益取2,能够选R1=30K,R2=10K,R3=20K

  图8的电阻匹配联络为R1=R2

  图9恳求R1=R2,R4能够用来调度增益,增益等于1+R4/R2;假定R4=0,增益等于1;缺陷是正负半波的输入阻抗不持平,恳求输入信号的内阻要小,不然输出波形不对称。

  图10是运用单电源运放的跟从器的特性方案的,单电源的跟从器,当输入信号大于0时,输出为跟从器;当输入信号小于0的时分,输出为0.运用时要留神单电源运放在信号很小时的非线性。而且,单电源跟从器在负信号输入时也有非线性。

  图7,8,9三种电路,当运放A1输出为正时,A1的负反响是通过二极管D2和运放A2构成的复合拓宽器构成的,因为两个运放的复合(乘积)效果,或许环路的增益太高,简略发作振动。

  精细全波电路还有一些没有录入,比方高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,正本和这个高阻抗型的原理相同,就没有专门录入,其它选用A1的输出只接一个二极管的也没有录入,因为在这个二极管截止时,A1处于开环状况。

  定论:

  尽管这儿的精细全波电路达十种,细心剖析,发现优异的并不多,切当的说只需3种,便是前面的3种。

  图1的经典电路尽管匹配电阻多,可是彻底能够用6个等值电阻R结束,其间电阻R3能够用两个R并联。能够通过R5调度增益,增益能够大于1,也能够小于1.最具有优势的是能够在R5上并电容滤波。

  图2的电路的优势是匹配电阻少,只需一对匹配电阻就能够了。

  图3的优势在于高输入阻抗。

  其它几种,有的在D2导通的半周内,通过A2的复合结束A1的负反响,对有些运放会呈现自激。有的两个半波的输入阻抗不持平,对信号源恳求较高。

  两个单运放型尽管能够结束整流的意图,可是输入\输出特性都很差。需求输入\输出都加跟从器或同相拓宽器隔绝。

  各个电路都有其方案特征,期望咱们能从其电路的夸姣方案中,罗致有用的。例如单电源全波电路的方案,复合反响电路的方案,都是很有用的方案思维和办法,假定能把各个图的电路原理剖析而且推导每个公式,会有获益的。
