LED发光二极管的结构组成

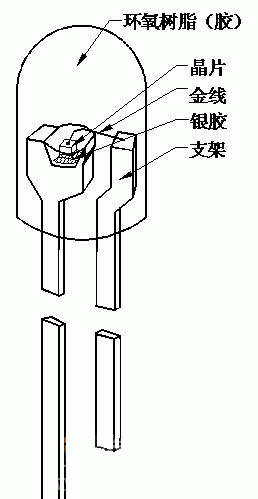

 LED Lamp(led 灯)主要由支架、银胶、晶片、金线、环氧树脂五种物料所组成。

   一、支架： 　　1）、支架的作用：用来导电和支撑 　　2）、支架的组成：支架由支架素材经过电镀而形成，由里到外是素材、铜、镍、铜、银这五层所组成。 　　3）、支架的种类：带杯支架做聚光型，平头支架做大角度散光型的Lamp。
A、2002杯/平头：此种支架一般做对角度、亮度要求不是很高的材料，其Pin长比其他支架要短10mm左右。Pin间距为2.28mm
B、2003杯/平头：一般用来做φ5以上的Lamp，外露pin长为+29mm、-27mm。Pin间距为2.54mm。
C、2004杯/平头:用来做φ3左右的Lamp，Pin长及间距同2003支架。
D、2004LD/DD：用来做蓝、白、纯绿、紫色的Lamp，可焊双线，杯较深。
E、2006：两极均为平头型，用来做闪烁Lamp，固IC，焊多条线。
F、2009：用来做双色的Lamp，杯内可固两颗晶片，三支pin脚控制极性。
G、2009-8/3009：用来做三色的Lamp，杯内可固三颗晶片，四支pin脚。 　　

二、银胶 　　银胶的作用：固定晶片和导电的作用。 　　银胶的主要成份：银粉占75-80%、EPOXY（环氧树脂）占10-15%、添加剂占5-10%。 　　银胶的使用：冷藏，使用前需解冻并充分搅拌均匀，因银胶放置长时间后，银粉会沉淀，如不搅拌均匀将会影响银胶的使用性能。 　　


三、晶片（Chip）：   　发光二极管和led芯片的结构组成 　　

1）、晶片的作用：晶片是LED Lamp的主要组成物料，是发光的半导体材料。 　　

2）、晶片的组成：晶片是采用磷化镓（GaP）、镓铝砷（GaAlAs）或砷化镓（GaAs）、氮化镓（GaN）等材料组成，其内部结构具有单向导电性。 　　

3）、晶片的结构： 　　焊单线正极性（P/N结构）晶片，双线晶片。晶片的尺寸单位：mil
　　
　　晶片的焊垫一般为金垫或铝垫。其焊垫形状有圆形、方形、十字形等。 　　

4）、晶片的发光颜色：
　　
　　晶片的发光颜色取决于波长，常见可见光的分类大致为：暗红色（700nm）、深红色（640-660nm）、红色（615-635nm）、琥珀色（600-610nm）、黄色（580-595nm）、黄绿色（565-575nm）、纯绿色（500-540nm）、蓝色（450-480nm）、紫色(380-430nm)。 　　白光和粉红光是一种光的混合效果。最常见的是由蓝光+黄色荧光粉和蓝光+红色荧光粉混合而成。 　

5）、晶片的主要技术参数：

A、晶片的伏安特性图：
B、顺向电压（VF）：施加在晶片两端，使晶片正向导通的电压。此电压与晶片本身和测试电流存在相应的关系。VF过大，会使晶片被击穿。
C、顺向电流（IF）：晶片在施加一定电压后，所产生的正向导通电流。IF的大小，与顺向电压的大小有关。晶片的工作电流在10-20mA左右。
D、逆向电压（VR）：施加在晶片上的反向电压。
E、逆向电流（IR）：是指晶片在施加反向电压后，所产生的一个漏电流。此电流越小越好。因为电流大了容易造成晶片被反向击穿。
F、亮度（IV）：指光源的明亮程度。单位换算：1cd=1000mcd
G、波长：反映晶片的发光颜色。不同波长的晶片其发光颜色也就不同。单位：nm
H、光：是电磁波的一种。波长在0.1mm-10nm之电磁波称为光。 　　光可分为：波长大于0.1mm称为电波；760nm-0.1nm叫红外光;380nm-760nm叫可见光;  10nm-380nm叫紫外光；波长小于10nm的是X线光。 　　四、金线： 　　金线的作用：连接晶片PAD（焊垫）与支架，并使其能够导通。 　　金线的纯度为99.99%Au；延伸率为2-6%，金线的尺寸有：0.9mil、1.0mil、1.1mil等。 　　五、环氧树脂： 　　环氧树脂的作用：保护Lamp的内部结构，可稍微改变Lamp的发光颜色，亮度及角度；使Lamp成形。
