三极管基本放大电路的三种组态

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-06

三极管基本放大电路的三种组态

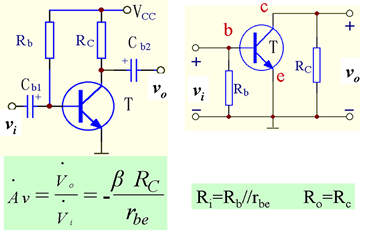

组态一:共射电路



组态二:共集电极电路

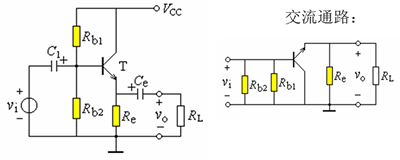

  共集电极组态基本放大电路如图所示。

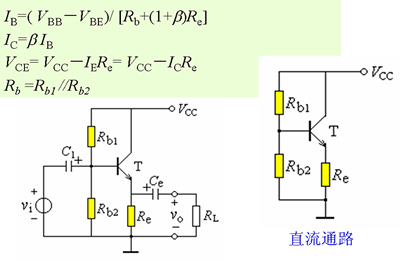

  (1)直流分析

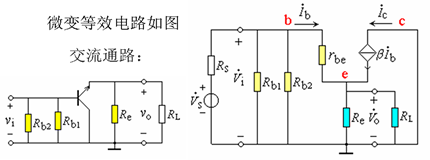

  (2)交流分析

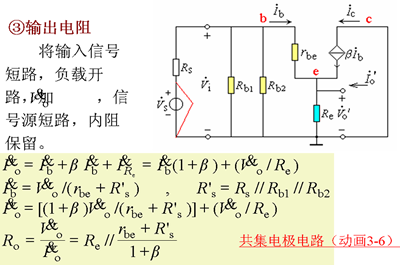

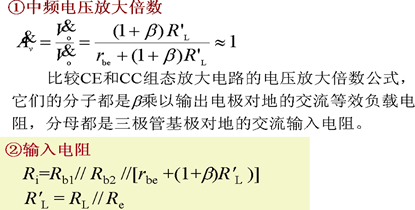

  放大倍数/输入电阻/输出电阻



组态三:共基极放大电路

  共基组态放大电路如图

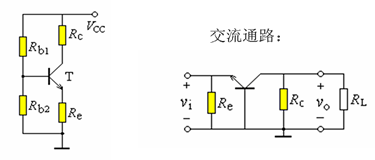

  交流、直流通路


  微变等效电路

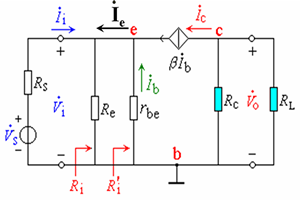

  共基极组态基本放大电路的微变等效电路


  性能指标

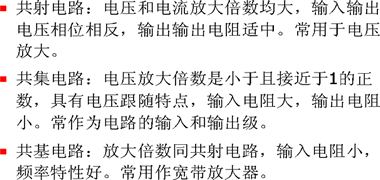

  三种组态电路比较
