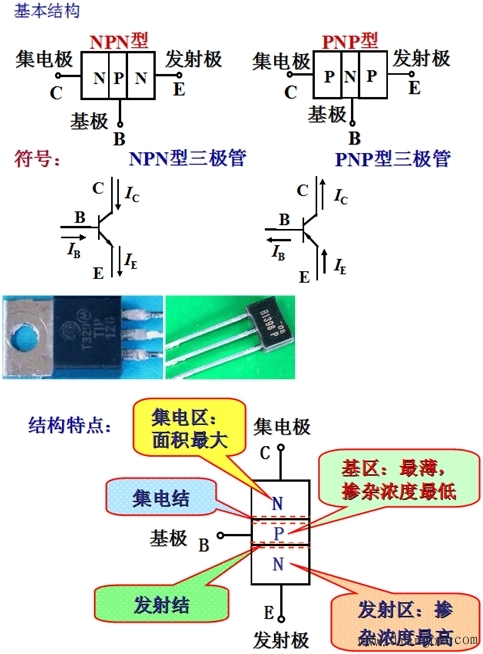

图解三极管的基本结构和特点

作者:佚名    文章来源:本站原创    点击数:2458    更新时间:2017-7-12


    放大原理:把基极电流的微小变化能够引起集电极电流较大变化的特性称为晶体管的电流放大作用。
    实质:用一个微小电流的变化去控制一个较大电流的变化。
    三极管放大的外部条件:发射结正偏、集电结反偏
    从电位的角度看:
        NPN
        发射结正偏 VB>VE
        集电结反偏 VC>VB
        PNP
        发射结正偏 VB<VE
        集电结反偏 VC<VB


Tags:三极管,基本结构和特点
