检修全自动洗衣机水位开关及水位传感器的结构与常见故障

作者:佚名    文章来源:本站原创    点击数:1992    更新时间:2023/9/29

一、水位开关

    水位开关是波轮式全自动洗衣机控制洗涤桶中水量的电气元件,水位开关主要由杠杆、导管、调节螺钉、压力弹簧、凸轮、顶芯、开关小压簧、动簧片、塑料盘、橡胶膜、气室、压力软管(导压管)、连接套、气嘴、常开触点、常闭触点组成,如图1所示。

 洗衣机水位开关,洗衣机水位传感器的结构图

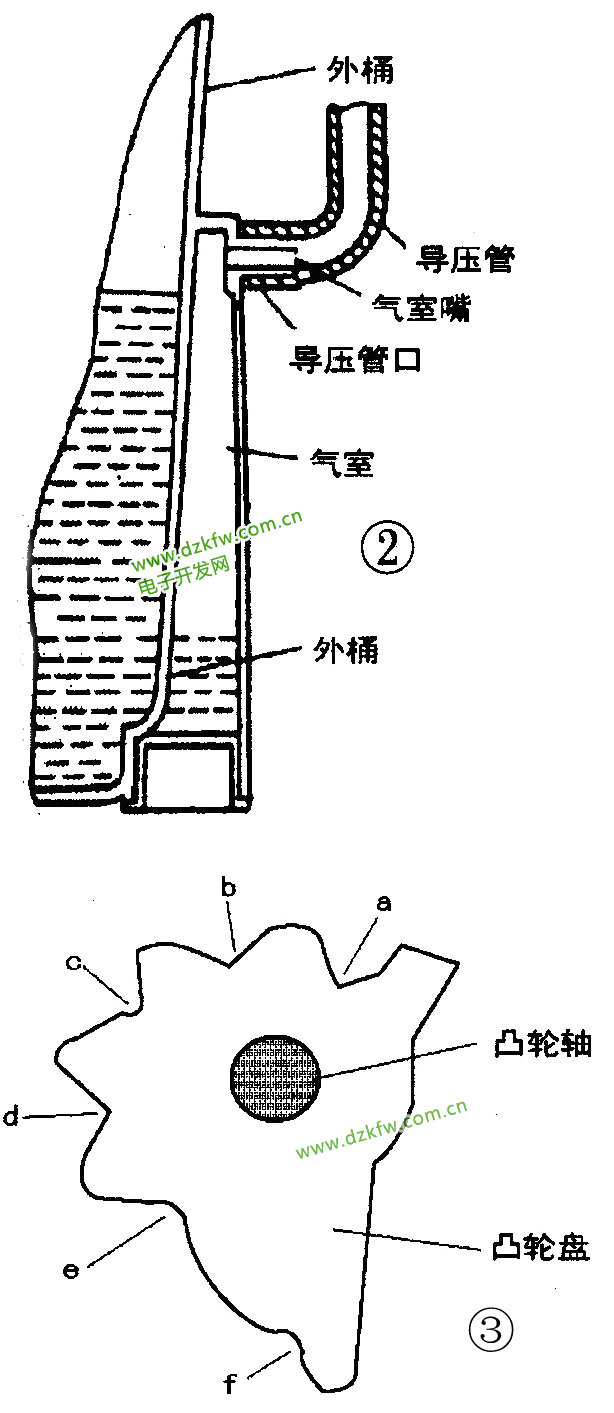

    水位开关通过导压管(压力软管)与洗衣机外桶上的气室连接,而气室是与外桶底部连通的,如图2所示。在洗衣机洗涤工作过程中,当进水电磁阀向洗涤桶内进水时,桶内的水面会不断地升高,在它超过外桶底部的气室入口时,气室内的空气被压缩,气压也随着增大,水位开关内的橡皮膜被气压推动逐渐向上运动,带动水位开关内部触点通断;当排水时,桶内的水位逐渐下降,气压也随之下降,当压力下降到水位开关的触点复位点时,触点动作,接通脱水电路,开始脱水。

 洗衣机水位开关的安装结构

    水位开关凸轮轴的顶端装有水位旋钮,用户可以通过拧动旋钮来设定水位,当凸轮轴转动时,凸轮的a,b,c,d,e,f六个点分别与杠杆接触,如图3所示。杠杆在不同位置时压力弹簧的压力也不相同,开关闭合点和复位点也不相同,因此形成高、中、低等不同的水位,同时水位开关还设置了补进水功能,若开始洗涤后,用户感觉水位不够,可以将旋钮拧到“补进水”位置,就开始补水,手松开后,停止补水。



二、水位传感器

    带有模糊控制的电脑全自动洗衣机多采用水位传感器来控制水位,水位传感器与水位开关的作用相当,能更加准确地控制水位,一般具有10挡水位或15挡水位,而水位开关最多只具有三四挡水位,因此水位传感器在电脑全自动洗衣机中被越来越广泛采用。



    水位传感器的结构如图4所示,橡胶隔膜的作用是密封气室;弹簧的作用是以一定的弹力压在橡胶隔膜上,将橡胶隔膜的非线性变化转变成磁芯的线性位移变化,同时对磁芯的抖动现象起阻尼作用;磁芯的作用是在周围产生磁场,通过它上下的移动来改变电感线圈的电感量。电感线圈与电容组成LC振荡电路,如图5所示,通过电感线圈电感量的变化,改变其振荡电路的振荡频率;调整螺钉可以调整水位传感器的精度。

 洗衣机水位传感器的内部电路原理图

    电路中虚线框内的元件安装在水位传感器外壳上,虚线框内电路由反相器1,2,电阻R1,R2,电容C1,C2,电感线圈L组成基本LC振荡电路,反相器3将振荡电路输出的非数字脉冲信号,送到单片机IC中。反相器1-3是数字电路,输入端为高电平时,输出端为低电平,反之输入端为低电平时,输出端为高电平。由于R1,R2两个电阻加在反相器1,2的输入和输出两端,使反相器工作特性发生变化,并使该电路工作在线性放大区,电路对输入信号有近10倍的放大作用。

LC振荡电路接通电源后便开始振荡。若桶内无水,A点就输出一个周期为24kHz左右固定频率的振荡信号。



    桶内进水后,气室内的空气被压缩,通过导压管、进气口进入水位传感器的密封“腔”内,随着水位不断升高,加在橡胶隔膜上的压力增大,克服弹簧的弹力带动磁芯向上运动,这样固定在水位传感器外壳上的电感线圈的电感量L逐渐增大,根据LC振荡频率公式可知,电感量的增大,将使电路的振荡频率逐渐下降。对于洗衣机的不同水位,水位传感器都有与之对应的频率脉冲信号输出,在注水过程中,当水位传感器输出的脉冲信号与选定储存在单片机中的频率相同时,单片机就判断为已达到要求水位量,洗衣机停止注水,开始执行洗涤程序。排水时与进水时相反,当排水开始时,加在水位传感器橡胶隔膜上的压力逐渐减小,排水到一定水位(复位水位)时,水位传感器A点输出周期为24kHz左右固定频率的振荡信号,电脑板单片机IC根据水位传感器的信号判断水已排完,可以执行下一程序。



    故障现象1:进水不止,洗涤不工作。



    分析检修:若洗衣机一直进水不止,洗涤不工作,在进水至溢出后,关断电源,拔下与水位开关连接的导线,用万用表测量水位开关两插片端口间的电阻值是否为零(或小于0.5Ω),若阻值为零或小于0.5Ω则故障源不是水位开关,此时可用一段导线把电脑板上的水位插座短接,若还是进水不止,则问题出在电脑板或进水阀,需再作进一步判断。若测得水位开关两端口阻值为无穷大,而且导压管与桶体连接处有水进入,则是水位开关漏气或导压管漏气,或水位开关与导压管、导压管与外桶气室嘴连接处开胶、密封不好。此时可将水排掉后,用力吹气进入导气管,把水位开关靠近耳朵听是否有触点通断声,或是否有漏气声,接着检查水位开关与导气管接口处的连接密封是否良好。若是连接处开胶漏气,应按照下述步骤抹胶重新装配:

    (1)从水位开关气嘴中部0.6cm处到气嘴根部均涂上胶,涂抹均匀,而且不能堵住水位开关气嘴。

    (2)将导压管插到水位开关气嘴根部,并旋转两下,确保导压管安装牢固,沾胶均匀。

    (3)将导压管卡夹在水位开关气嘴中部(约0.6cm处),夹紧,避免松脱。

    (4)约过10分钟待胶基本凝固后注水试机,转换水位观察各挡进水水位是否正常。



    故障现象2:不脱水。

    分析检修:在故障出现时,拔掉电脑板上的水位开关,等1分钟左右,或在空桶状态下拔掉电脑板上的水位开关插线,通电选择脱水等约10s左右,若可进入脱水状态则说明故障原因是水位开关不能复位;若还是不能脱水,则是电脑板、电机或其他部件有伺题;若只是波轮转桶不转,则有可能是离合器问题,或排水电机有问题,不是水位开关故障。



    故障现象3:未排完水就开始脱水(带水脱水)。

分析检修:在确认程序选择正常的前提下,在出现故障时,马上断电,然后拔掉水位开关上的插线,用万用表测量水位开关两插片间的阻值,若为无穷大,则问题就有可能是水位开关或导压管漏气引起的。若测得阻值为零,则用一导线把电脑板的水位插座短接,如果故障依旧,则问题出在电脑板;若故障排除,则说明连接水位开关与电脑板的连线断路或接触不良。
