变频器逆变电路的维修方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-14

   故障原因:电动机有问题,造成过流;变频器逆变电路有问题,造成缺相、输出电压不平衡等。

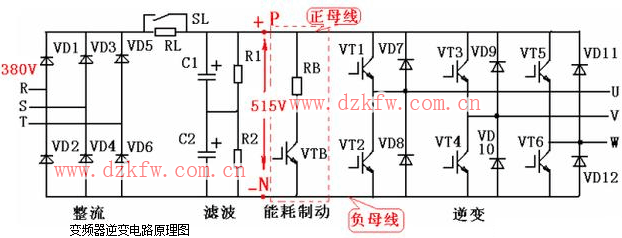

变频器逆变电路原理图

  维修方法:首先进行U、V、W电压测量,根据测量数据,进行正确判断。
  问题判断:如缺相,变频器问题;如输出电压不平衡,变频器空载,如仍不平衡,变频器问题,平衡,查电动机电路。

  体器件查找
  在逆变电路中,具体器件就是逆变桥。
  1. 测量表具:指针万用表的×100或×10Ω挡,或数字万用表。
  2. 测量方法:用指针万用表测量输出端(UVW)到直流母线上的直流电阻。

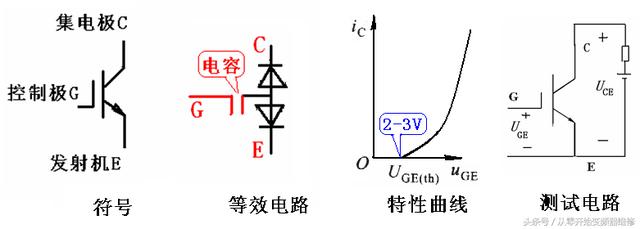

  1)IGBT的测量
  在电路中每个桥臂都是一只二极管和一只IGBT并联,二极管具有单向导电性,好的IGBT怎么测量都不通。

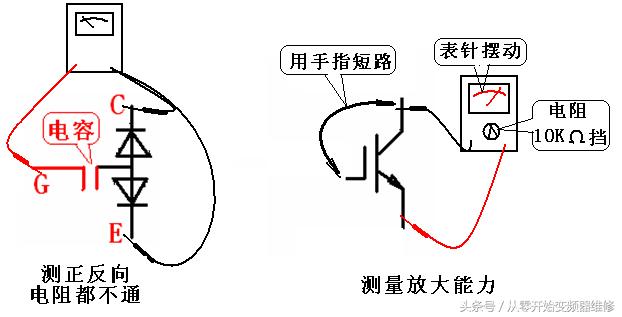

  独立测量:将独立的IGBT(管子没有接到电路中),用万用表的×10kΩ挡,黑表笔接C极,红表笔接E极,用手指短路C、G极,表针摆动,管子是好的。

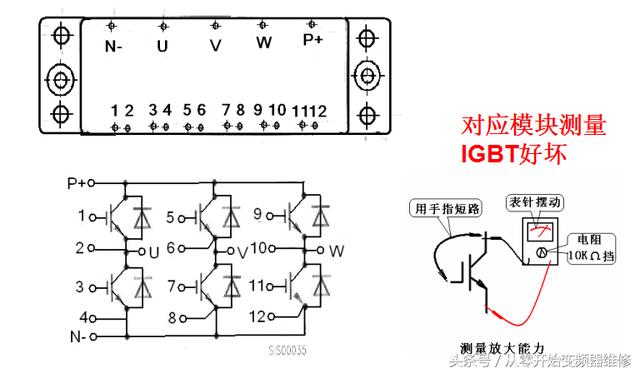

  “BSM10GD120DN2” IGBT功率模块管脚图

  2)测量逆变电路
  在电路中,IGBT短路的可能性很小,因为一旦短路,强大的电流会很快将其烧断。所以IGBT在电路中损坏是以开路居多。因为IGBT开路对测量6个续流二极管没有影响,所以可以用测量整流管的方法测量6个续流二极管。

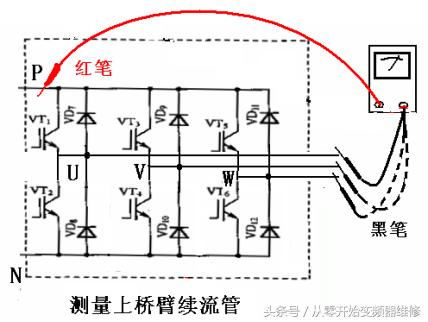

  1)测量上桥臂黑笔接UVW,红笔接P点,表针摆动到刻度的3/5,正常,不摆动,断路。

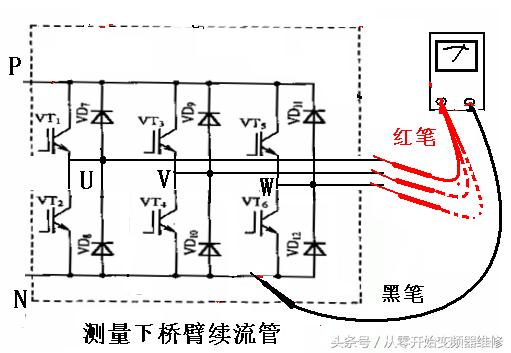

  2)测量下桥臂
  红表笔接R、S、T,黑表笔接N。表针摆动到刻度的3/5,正常,不摆动,断路;摆动到0Ω,管子短路(该现象很少见,因短路电流很大,管子必然烧断)
  3)结果分析上、下桥臂只要续流管开路,开关管也坏;续流管不坏,开关管有的也坏。
