磁控管：是微波炉的“心脏”，由它产生和发射微波（直流电能转换成微波震荡输出），它实际上是一个真空管（金属管）

磁控管简介

磁控管是一种用来产生微波能的电真空器件。实质上是一个置于恒定磁场中的二极管。管内电子在相互垂直的恒定磁场和恒定电场的控制下，与高频电磁场发生相互作用，把从恒定电场中获得能量转变成微波能量，从而达到产生微波能的目的。

磁控管由于工作状态的不同可分为脉冲磁控管和连续波磁控管两类。

磁控管由管芯和磁钢（或电磁铁）组成。管芯的结构包括阳极、阴极、能量输出器和磁路系统等四部分。管子内部保持高真空状态。
相关链接：微波炉磁控管工作原理

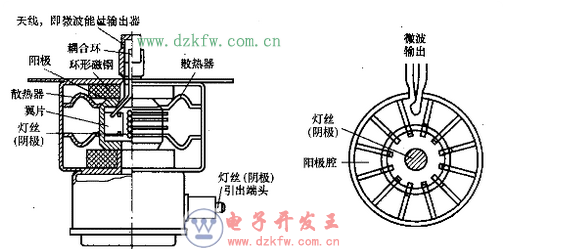

磁控管结构介绍

1.阳极

阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。

阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。

2.阴极及其引线

磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。阴极的性能对管子的工作特性和寿命影响极大，被视为整个管子的心脏。

阴极的种类很多，性能各异。连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度后就具有发射电子的能力。这种阴极具有加热时间短和抗电子轰击能力强等优点，在连续波磁控管中得到广泛的应用。

此种阴极加热电流大，要求阴极引线要短而粗，连接部分要接触良好。大功率管的阴极引线工作时温度很高，常用强迫风冷散热。磁控管工作时阴极接负高压，因此引线部分应有良好的绝缘性能并能满足真空密封的要求。为防止因电子回轰而使阳极过热，磁控管工作稳定后应按规定降低阴极电流以延长使用寿命。

3.能量输出器

能量输出器是把相互作用空间中所产生的微波能输送到负载去的装置。

能量输出装置的作用是无损耗，无击穿地通过微波，保证管子的真空密封，同时还要做到便于与外部系统相连接。

4.磁路系统

磁控管正常工作时要求有很强的恒定磁场，其磁场感应强度一般为数千高斯。工作频率越高，所加磁场越强。

磁控管的磁路系统就是产生恒定磁场的装置。磁路系统分永磁和电磁两大类。永磁系统一般用于小功率管，磁钢与管芯牢固合为一体构成所谓包装式。大功率管多用电磁铁产生磁场，管芯和电磁铁配合使用，管芯内有上、下极靴，以固定磁隙的距离。磁控管工作时，可以很方便的靠改变磁场强度的大小，来调整输出功率和工作频率。另外，还可以将阳极电流馈入电磁线包以提高管子工作的稳定性。

磁控管损坏鉴别

一，把磁控管的两根线都断开，万用表用r*1档测量，一根表笔对磁控管外壳，另一根表笔接磁控管的插头，无穷大是好的，有阻值不管是多少，均为磁控管损坏。

二，磁控管的磁环（吸铁石）裂开，即为磁控管损坏。

三，微波炉打火，拆下磁控管查看，磁控管的发射天线（铁冒），被烧穿，或者有烧的痕迹，即为损坏，此种情况更换磁控管，并且更换云母片即可。

四，变压器是好的，高压电容，高压二极管，高压保险等都是好的，测量磁控管也没有问题，这种情况更换磁控管（磁控管老化）即可，如果电压低于190V一下，也是这种情况不加热 ，或者加热慢。

五，外观检查的重点是：辐射器是否损坏（拆下磁控管才能观察到）?磁控管的两个磁环是否断裂？辐射器损坏、磁环断裂的磁控管不能使用。

六，电阻测量的重点有两个：一是灯丝是否正常。磁控管采用直热式阴极，因此，灯丝就是阴极。它既连接了灯丝电压，也连接了阴极负压。如果灯丝开路(正常电阻为0Ω)，磁控管因阴极处在冷态而无法发射电子，则磁控管不能振荡。二是测量阳极与阴极是否短路（磁控管的阳极就是壳体：阴极就是灯丝的两个脚）。使用500V的兆欧表测量阳极与阴极之间的电阻，应该为无穷大。通电检查时．有两个观察点：一看电流：将10A的交流电流表串联在微波炉的电源输入端，通电的前几秒钟，电流较小，约为4A（灯丝加热）。之后，电流增大，约为6.5A。电流的接通过程应符合上述程序，大小应基本相符，且电流应稳定，不能有抖动或跳变的现象。二看辐射器：

将加热的负载放置微波炉内，磁控管工作时，观察炉内云母片的辐射窗口，应无打火遇到微波炉烧电源保险丝的时候，要检测升压电容、整流二极管是否短路，还要检测磁控管的阴/阳极是否短路。如果发现保险丝呈金属粉末状烧毁时，要注意检查门联锁开关。试验微波炉是否在开，关门的状态烧保险。
