电路短路烧坏串联电气设备的原因分析
一、串联电路的特点：

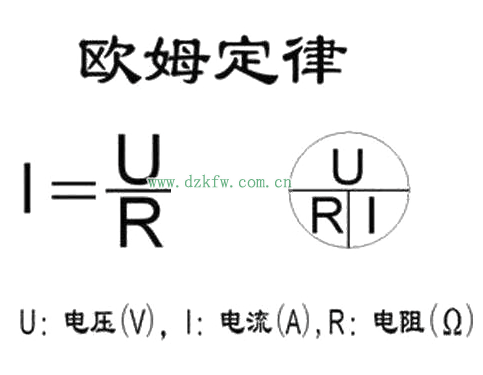

在串联电路中，电流处处相等，由欧姆定律U=IR可知，在电流相等的前提下，电路中用电器两端所分配的电压和用电器的电阻成正比。即：电阻越发，所分配的电压越高。

二、电路短路的特点：

一般最简单的电路由：电源，开关，导线，用电器等构成。

短路基本可以分为电源短路和用电器短路。

1，电源短路：相当于电源的两端通过导线直接或者间接相连，中间没有通过任何的用电设备。

这是非常严重的电路故障，轻则烧坏电源和设备，重则可能引发火灾，必须重视！

此时电路电压会完全分给没有短路的其他用电设备，如果超过用电设备的安全使用电压，就会烧坏，严重时可能会引发电气火灾，要重视！

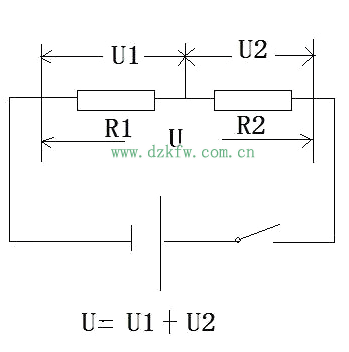

举例如下图：


短路分析：假设R2和R1电阻相同，所能承受的电压为U电源电压的一半。

当R1用电器发生短路时候，就相当于一根导线的两端并连在了R1两端，此时总电阻比最小的电阻还要小，所以总电阻类似于一根导线，接近于0欧姆。

此时电路中的电源电压U相当于完全加在了R2两端，超过了R2所能承受的最大电压值，R2就会被烧坏。

电路短路现象是一种很严重的电路故障，一般电路中的保护性开关：断路器，空气开关，漏电保护开关等等，或者保护性元器件：保险，热继电器等等都会进行保护性跳闸动作，进行保障设备和人身的安全。
