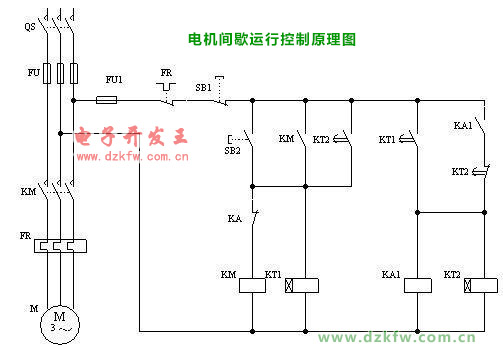

下图是两个时间继电器控制一个电机间歇运行的原理图


－、主电路：

主电路中QS是主电路和控制电路的总隔离开关，FU是保险丝，对主电路起短路保护作用，KM是交流接触器的主触点，主触点的接通或断开控制电动机的运行和停止，FR是热继电器对主电路起过载保护作用。

二、控制电路：

FU1是保险丝，对控制电路起短路保护作用，FR是热继电器的常闭触点，当通过热继电器电流过载超过一定时间后，就会断开，使控制电路断开。SB1是停止按钮，SB2是启动按钮，KT1,KT2是两个时间继电器，KA1是中间继电器。

动作过程：按下启动按钮SB2，电流通过SB2继电器的常闭触点KA为交流接触器线圈KM供电，交流接触器主触点闭合，电机运行，并联在启动按钮两端的常开触点KM闭合，为交流接触器线圈和时间继电器KT1线圈提供电流通路 ，这时SB2无效，时间继电器KT1线圈得电延时触点开始计时。当达到设定时间时，延时闭合触点ST1闭合，中间继电器KA1和时间继电器KT2线圈得电，常开触点KA1闭合,串联在交流接触器线圈回路的常闭触点KA断开，KM线圈失电，常开触点KM复位，电机停止运行，时间继电器KT1失电复位，KT2延时触点开始计时。

当KT2延时闭合触点到达设定时间时，和交流接触器常开触点并联的延时闭合触点KT2闭合 ，与KA线圈和KT2线圈串联的延时断开触点KT2断开，串联在KM线圈回路的常闭触点KA复位 ，KM得电自锁，电机重新启动。

由于KT2的常闭触点断开，使KT2线圈失电，两个延时触点延时动作后又瞬间复位，电路又恢复到刚开始启动的状态，继续重复上面的过程。

从上面的动作过程可以看出，电动机开始启动，KT1线圈开始得电计时，KT1延时触点动作，电动机停止运行，所以电动机运行时间。就是时间继电器KT1的设定时间;电动机停止的同时，时间继电器KT2线圈得电开始计时，延时触点动作电动机开始启动，所以时间继电器KT2设定时间就是电动机间歇时间。

处于间歇运行状态时按下停止按钮，电路退出工作状态。

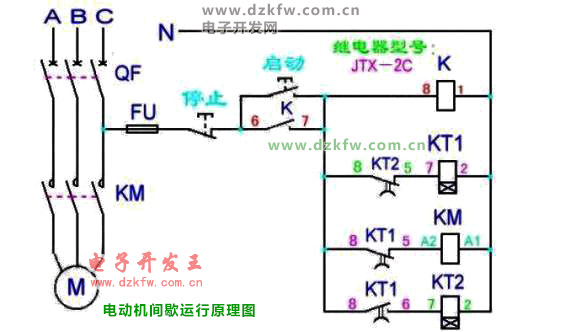

下图也是实现电动机间歇运行的电路图，和上面电路原理大同小异，这里不再赘述。
