电控回路 自耦变压器降压启动原理解析

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-11-19

正常运行时定子绕组接成Y型的笼型异步电动机,还可用自耦变压器降压启动。电动机启动时,定子绕组加上自耦变压器的二次电压,一旦启动完成就切除自耦变压器,定子绕组加上额定电压正常运行。

自耦变压器二次绕组有多个抽头,能输出多种电源电压,启动时能产生多种转矩,一般比 Y—Δ 启动时的启动转矩大得多。自耦变压器虽然价格较贵,而且不允许频繁启动,但仍是三相笼型异步电动机常用的一种降压启动装置。

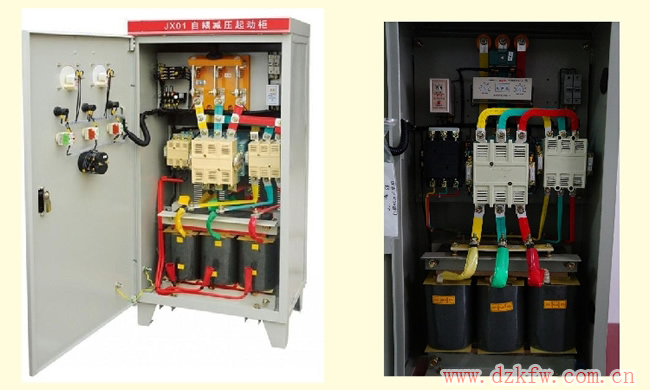

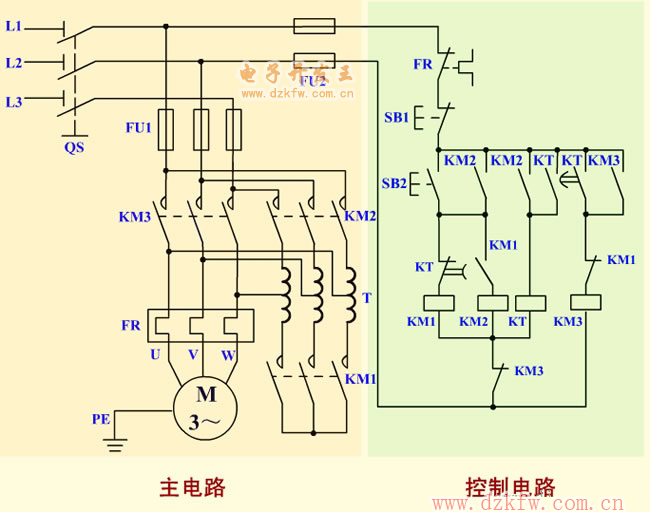

1、电路原理图



2、电路组成

本电路由电源隔离开关 QS;熔断器 FU1、FU2;交流接触器 KM1、KM2、KM3;热继电器 FR;时间继电器 KT;启动按钮 SB2;停机按钮 SB1;降压自耦变压器及电动机 M 组成。



3、技术要求

电动机启动时,定子绕组加上自耦变压器的二次电压,启动完成切除自耦变压器,定子绕组加上额定电压正常运行。

4、工作原理

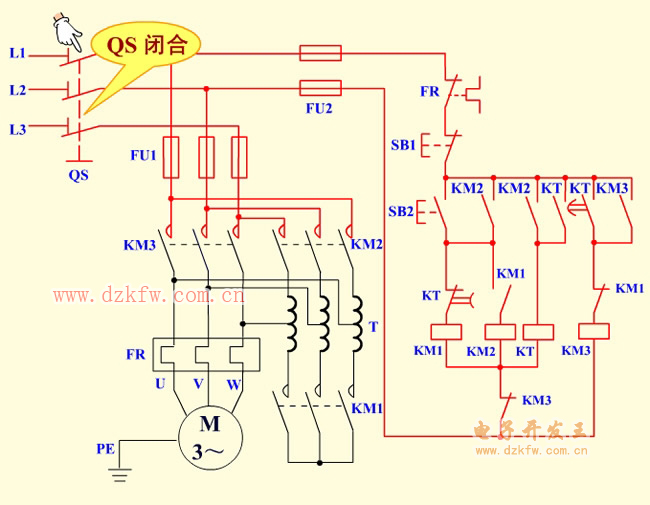

(1)合上 QS,电源引入。

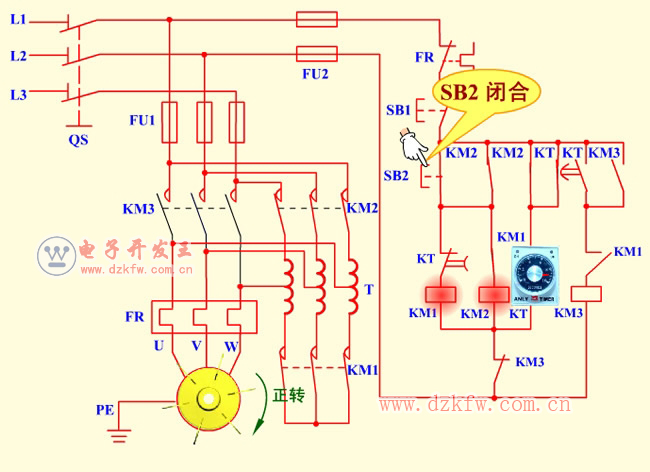

(2)降压启动

按下按钮 SB2→

 KM1 线圈先得电→

→KM1 动断触电断开→KM3 线圈不能得电→实现互锁。

→KM1 动合主触头后闭合,自耦变压器做 Y 连接。

→KM1 动合触头闭合→KM2 线圈得电→

KM2线圈得电→

→KM2 动合主触点闭合,电动机降压启动。

→KM2 动合触点闭合→自锁。

→KM2 辅助动合触头闭合→

→KT 线圈通电延时→

→为电动机全压运行做准备。

→KT 瞬时动合触点闭合自锁。

 640

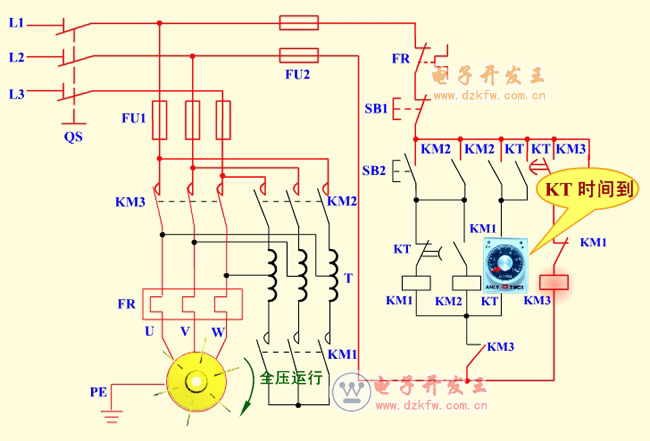

(3)全压运行

到达 KT 整定时间→KT 动断延时触点先断开→KM1、KM2 先后断电→自耦变压器 T 被切除, KT 动合延时触点后闭合→KM3 线圈得电→电机全压运转。

 电控回路

(4)停止

按下 SB1 电动机停止运行。

 (5)停止使用时,断开电源开关 QS。

5、自耦变压器降压起动控制电路的优点和缺点

优点:自耦变压器二次绕组有多个抽头,能输出多种电源电压,启动时能产生多种转矩,一般比 Y—Δ 启动时的启动转矩大得多。
   缺点:自耦变压器价格较贵,不允许频繁启动,但仍是三相笼型异步电动机常用的一种降压启动装置。
